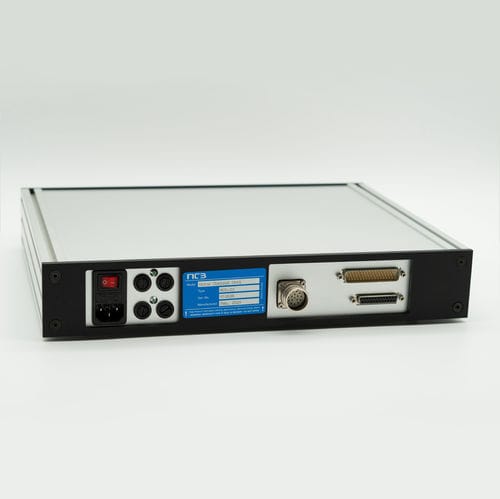

ステッピングモータ制御装置 MCU series

MCUは、高解像度ステッピングモータ用の効率的なコントローラにより、SEZシリーズのラインスキャンX線カメラシステムを拡張します。これにより、個々のスキャン装置の開発費を最小限に抑えることができます。 ラインスキャンX線カメラで画像を撮影するには、対象物をスキャンする必要があります。スキャン装置には2つの可能性があります：A - 検査対象物（製品）をX線カメラとX線源の間に移動させる。B - 検査対象物（製品）をX線カメラとX線源の間に配置する。カメラとX線源は同期して移動し、対象物は動かない。 例えばベルトコンベヤのような用途では、対象物はとにかく動かされるので、X線システムは生産工程に直接組み込むことができる。しかし、他のアプリケーションでは、スキャンプロセス中の移動のためにマニピュレータを構築する必要があります。MCUは、このようなアプリケーションのために特別に設計されました。 MCUはPCとリニアX線カメラ間のリンクとして機能し、ステッピングモータも制御します。ステッピングモーターはリニアスライドテーブルを駆動し、対象物やX線管とX線カメラをそれぞれ操作します。PCは、動作を開始するための制御信号をMCUに送信するだけである。MCUは独自にステッピングモーターのすべての制御信号を生成し、動きをチェックする。同時に、MCUはカメラの画像データを読み出し、PCに渡します。
