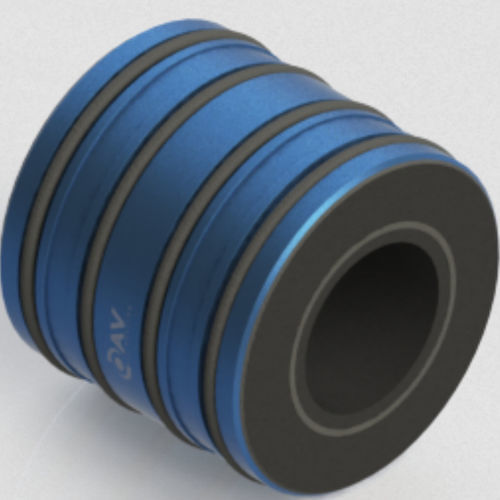

垂直方向滑り軸受 OAVTB100i50リニアエアクッションアルミニウム
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 垂直方向, リニア, エアクッション
- 素材
- 炭素製, アルミニウム
- その他の特徴
- スラスト
- 内部直径
50 mm
(1.97 in)- 長さ
91.4 mm
(3.6 in)
詳細
スラストエアブッシュ 3ウェイフリクションレス 0.41Mpa (60psi)
ハウジング材料/仕上げ - 7075航空機品質アルミニウム
入力圧力 - 40 psi - 100 最大 psi
多孔質材料 - カーボン
圧力ポートのネジ山 - M5 x 0.8
耐用年数 - 無限
ラジアル荷重容量 - 871.4 N（195.9 ポンド）
スラスト荷重容量 - 862.1 N（193.8 ポンド）
ラジアル剛性 - 0.63 lbs/μ in (110 N/μm)
最大ピッチモーメント - 46 lbs-in (5.2 N-m)
ブッシング外径（OD） - 99.49 mm + .13/-.00
ブッシング重量 - 1237.9 g
推奨シャフト外径（OD） - 50 mm - 0.02
流量 - 28.5 SCFH (13.5 NLPM)
ハウジング内径サイズ O-リング方式 - 100.4 mm + .000/-.127
ハウジング内径サイズ 軽圧入法 - 99.525 mm + .000/-.035
---
