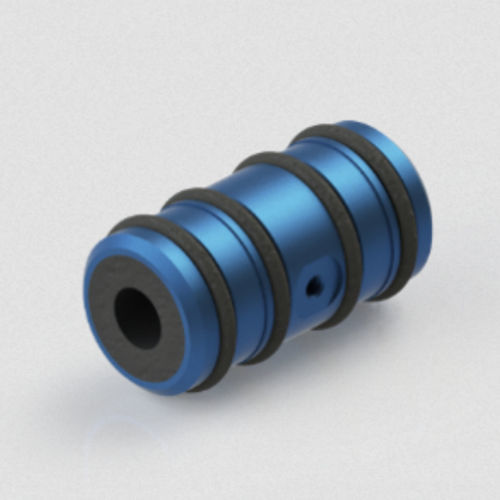

スピンドルとリニアアプリケーションに使用されます。7075航空機品質アルミニウムハウジングを使用。
ハウジングの材質/仕上げ - 7075航空機品質アルミニウム/ミルスペックハードアノダイズ
入力圧力 - 0.28 Mpa ~ 0.68 Mpa (40 ~ 100 PSI)
多孔質材料 - カーボン
圧力ポートのネジ山 - M3 x 0.5
耐用年数 - 無限
最大ラジアル荷重 - 12.4 N(2.8 ポンド)
ラジアル剛性 - 2 N/μm(0.01 lbs/μin)。
ピッチモーメント最大 - 0.013 N-m (.125 lbs-in)
ブッシング内径(ID) - 6.018 mm + .005/-.000
ブッシング外径(OD) - 16.10 mm + .13/-.00
ブッシング重量 - 8.6 g
推奨シャフト外径(OD) - 6.00 mm + .00/-.02 (g6)
流量 - 2.84 SCFH
ハウジング内径サイズ Oリング方式 - 16.790 mm + .127/-.000
ハウジング内径 軽圧入方式 - 16.125 mm + .000/-.025
---
