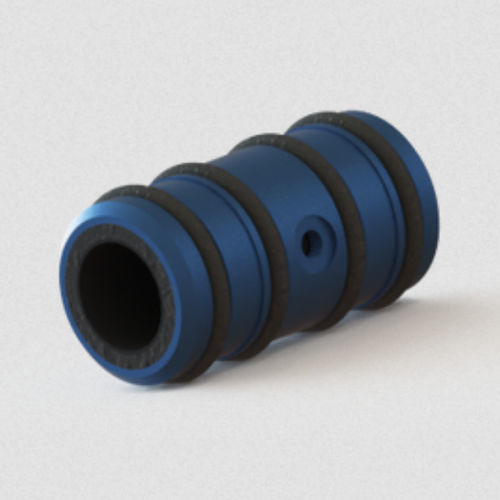

垂直方向滑り軸受 OAV010MBリニアエアクッションアルミニウム
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 垂直方向, リニア, エアクッション
- 素材
- アルミニウム
- 応用
- リニアシステム用, スピンドル用
- 内部直径
10 mm
(0.39 in)- 長さ
31.75 mm
(1.25 in)
詳細
スピンドルとリニアアプリケーションに使用されます。7075航空機品質アルミニウムハウジングを使用。
ハウジング材料/仕上げ - 7075航空機品質アルミニウム/ミルスペックハードアノダイズ
入力圧力 - .28 Mpaから.68最大Mpaまで
多孔質材料 - カーボン
圧力ポートのネジ山 - M3 x 0.5
耐用年数 - 無限
最大ラジアル荷重 - 20.6N（4.6ポンド）
ラジアル剛性 - 7 N/μm（0.04ポンド/μインチ）
ピッチモーメント最大 - 0.29 N-m (2.75 lbs-in)
ブッシング内径（ID） - 10.018 mm + .005/-.000
ブッシング外径（OD） - 16.10 mm + .13/-.00
ブッシング重量 - 8.6 g
推奨シャフト外径（OD） - 10.00 mm + .00/-.02 (g6)
流量 - 4.70 SCFH
ハウジング内径サイズ Oリング方式 - 16.79 mm + .127/-.000
ハウジング内径サイズ ライトプレスフィット法 - 16.125 mm + .000/-.025
---
