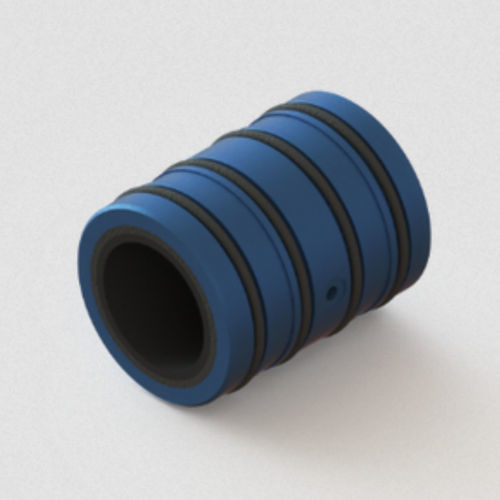

垂直方向滑り軸受 OAV040MBリニアエアクッションアルミニウム
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 垂直方向, リニア, エアクッション
- 素材
- 炭素製, アルミニウム
- 応用
- リニアシステム用, スピンドル用
- 内部直径
40 mm
(1.57 in)- 長さ
76.2 mm
(3 in)
詳細
スピンドルとリニアアプリケーションに使用されます。7075航空機品質アルミニウムハウジングを使用。
ハウジングの材質/仕上げ - 7075航空機品質アルミニウム/ミルスペック硬質アルマイト
入力圧力 - .28 Mpa～.68 max Mpa (40 psi～100 psi)
多孔質材料 - カーボン
圧力ポートのネジ山 - M5 x 0.8
耐用年数 - 無限
最大ラジアル荷重 - 593.8 N（133.5 lbs）
ラジアル剛性 - 72 N/μm（0.41 lbs/μin）。
最大ピッチモーメント - 3.1 N-m (28 lbs-in)
ブッシング内径（ID） - 40.018 mm + .005/-.00
ブッシング外径（OD） - 59.59 mm + .13/-.00
ブッシング重量 - 249.1 g
推奨シャフト外径（OD） - 40.00 mm + .00/-.02 (g6)
流量 - 18.85 SCFH
ハウジング内径サイズ Oリング方式 - 59.97 mm + .000/-.127
ハウジング内径サイズ ライトプレスフィット方式 - 59.630 mm + .000/-.025
---
