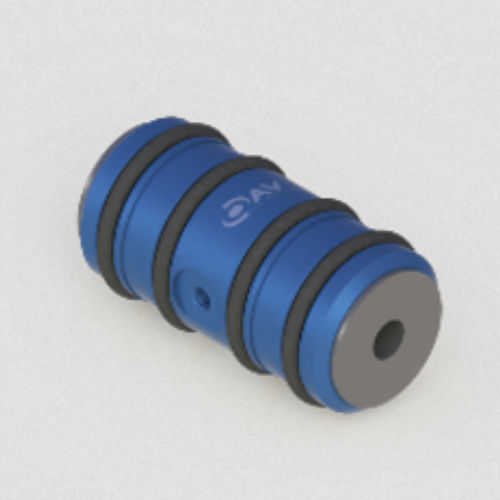

垂直方向滑り軸受 OAVTB16i04リニアエアクッションアルミニウム
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 垂直方向, リニア, エアクッション
- 素材
- アルミニウム
- その他の特徴
- スラスト
- 内部直径
4 mm
(0.16 in)- 長さ
33 mm
(1.3 in)
詳細
スラストエアブッシュ 3ウェイフリクションレス 0.41Mpa (60psi)
ハウジング材料/仕上げ - 7075航空機品質アルミニウム/ミル仕様ハード陽極酸化
入力圧力 - .28 Mpaから.68最大Mpaまで
多孔質材料 - カーボン
圧力ポートのネジ山 - M3 x 0.5
耐用年数 - 無限
ラジアル荷重容量 - 9.3 N（2.1ポンド）
スラスト荷重容量 - 16.0 N（3.6 ポンド）
ラジアル剛性 - 5 N/μ m (0.03 lbs/μin)
ピッチモーメント最大 - 0.125 lbs-in (0.013 N-m)
スラストブッシュ外径 - 16.10 mm + .13/-.00
ブッシング重量 - 13.8 g
推奨シャフト外径 - 4.00 mm - 0.02
ハウジング内径 Oリング方式 - 16.79 mm + .000/-.127
ハウジング内径 軽圧入方式 - 16.125 mm + .000/ -.025
---
