スライドリニアガイド BOX

空気軸受精密ダブテール

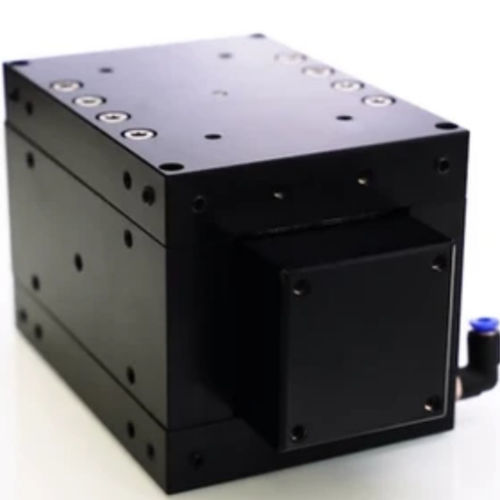

OAVプロファイルボックスシリーズレールガイドは、航空機品質の軽量素材から製造され、超精密な直線性と平坦性、振動のないメンテナンスフリーのモーションです。 真直度 .25μm/25mmトラベル 最大誤差 2 µm/1000 mm移動 平坦度 0.0005mmまたは0.00002インチ キャリッジサイズ 80 mm x 80 mmおよび75 mmの長さ 移動量 50 mm/100 mm/200 mm/300 mmまたはカスタムトラベル ガイドバーサイズ 40 mm x 40 mm 高さ 80 mm キャリッジ重量 86kg（1.89ポンド） 総重量 2.8 kg（6.1 ポンド）（100 mm トラベル） ガイドバー長さ カスタム エアフロー 4.毎分6回転 ピッチ 78 N-m ロール 78 N-m ヨー 78 N-m Y剛性 183 N/μ Z剛性 183 N/μ
