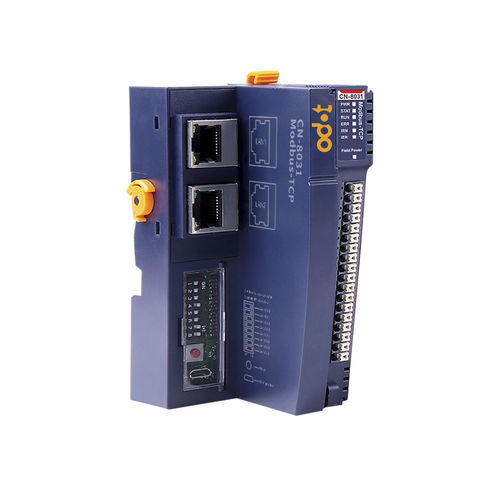

デジタル入出モジュール CN-8031

アナログイーサネットModbus TCP

ODOT CN-8031 Modbus TCPアダプター CN-8031 Modbus TCPネットワークアダプタは標準Modbus TCPをサポートします。 サーバ通信をサポートし、Ethernetはデュアルポートスイッチのカスケード接続をサポートします。 スイッチのカスケード接続をサポートします。同時に5つのModbus TCPクライアントへのアクセスをサポートします、 Modbusファンクションコード01/02/03/04/05/06/15/16/23、ウォッチドッグ、プロセスデータ最大入出力合計8192バイト、拡張IOモジュール32個。モジュールは診断機能を持ち、リアルタイムでIOモジュールの状態を監視することができます。 ハードウェア仕様 システム電源：公称：24Vdc, 範囲： 19.2～28.8VDC 消費電力：50mA@24Vdc 電流出力：最大 2.5A@5VDC 絶縁：システムからフィールド電源への絶縁 フィールド電源：公称：24Vdc、範囲：19.2～28.8VDC フィールド電源接点：最高。8A 拡張モジュール32スロット 配線最大1.5mm²(AWG16) マウントタイプ35mm DINレール サイズ: 115*51.5*75mm 重量: 130g 環境仕様 操作の温度: -40~85 操作の湿気: 5%-95% （凝縮無し） 保護等級IP20 通信仕様 プロトコルModbus-TCP プロセスデータ領域入力および出力の合計: 8192 バイト 診断機能：サポートされる Modbusデータ保存領域 0xxxx エリア (コイル)：8192ビット 1xxxx エリア (ディスクリート入力)：8192ビット 3xxxxエリア（入力レジスタ）2048ワード 4xxxxエリア（保持レジスタ）：2048ワード2048ワード 3xxxxxエリア（システム診断-状態入力）：105ワード 4xxxxxエリア（システム診断-制御出力）：105ワード1ワード TCPクライアント数：5クライアント TCPキープアライブ：はい Modbusウォッチドッグデフォルト有効、30秒 機能コード01/02/03/04/05/06/15/16/23 ネットワークインターフェースRJ45x2 速度： 10/100Mbps、MDI/MIDX、全二重 距離： 100メートル IPアドレスディップスイッチセットまたはIO-Configソフトウェアセット
