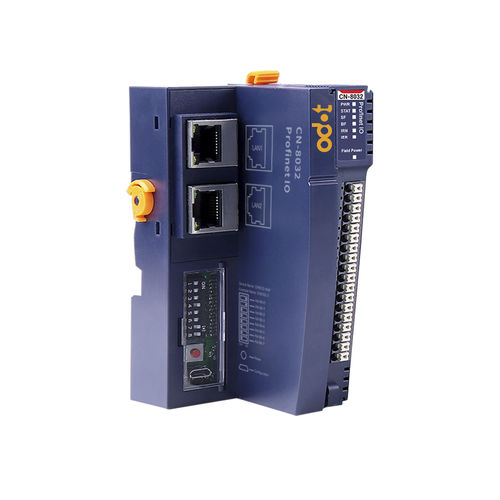

デジタル入出モジュール CN-8032

アナログイーサネットProfiNet

ODOT CN-8032 Profinetネットワーク・アダプタ CN-8032 Profinet ネットワークアダプタは標準 Profinet IO デバイス通信をサポートします。MRP メディアの冗長性をサポートし、リングネットワークの冗長性を実現します。また、RT/IRTリアルタイム通信と同期通信モードをサポートしており、RTリアルタイム通信の最小周期は1ms、IRT同期通信の最小周期は250usです。アダプタは最大入力1440バイト、最大出力1440バイト、拡張IOモジュール32個をサポートしています。 ハードウェア仕様 システム電源：公称：24Vdc, 範囲：2～28.8VDC： 19.2～28.8VDC リバースプロテクションはい 消費電力： 110mA@24Vdc 電流出力：最大2A@5Vdc 絶縁：システム電源からフィールド電源への絶縁 フィールド電源：公称：24Vdc、範囲： 19.2～28.8VDC リバースプロテクションはい フィールド電源接点：最大：8A 拡張モジュール：32スロット 配線：最大1.5mm²（AWG 16） マウントタイプ：35ミリメートルDINレール サイズ： 115 * 51.5 * 75ミリメートル 重量：130g 環境仕様 動作温度： -40~85 動作湿度： 5％-95％（結露しないこと） 保護等級： IP20 Profinetパラメータ プロトコル： Profinet IOデバイス I/Oデータサイズ： 入力最大1440バイト、出力最大1440バイト RT： YES，最小1ms IRT： YES，最小250us MRP： YES MRPD： NO ネットワークインタフェース： RJ45x2 速度： 10/100Mbps、MDI/MIDX、全二重 距離： 100メートル Profinetデバイス名：ディップスイッチ設定またはProfinetモニタ修正 注意本アダプタは、MRPD（Media Redundancy for Planned Duplication）機能をサポートしていないため、MRP 機能と IRT 機能を同時に使用することはできません。
