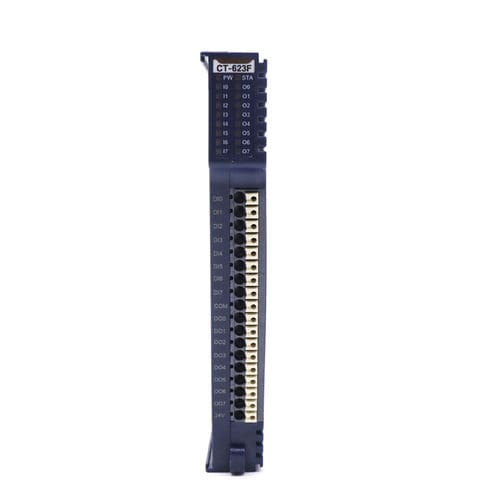

デジタル入出モジュール CT-623F

アナログCANopenイーサネット

CT-623F: 8チャンネルデジタル入力/DC24V/ソースまたはシンクタイプ & 8チャンネルデジタル出力/DC24V/ソースタイプ モジュールの特長 8 チャンネルデジタル入力をサポートし、ソースタイプとシンクタイプの双方向入力をサポートします。入力電圧は 0V/24VDC です。 モジュールは8チャンネルのデジタル出力をサポートし、出力ハイレベル有効、出力電圧は24VDCです。 モジュール入力チャネルは、フィールド機器のデジタル出力信号を収集できます。(ドライ接点またはアクティブ出力） モジュール入力チャネルは、2 線式または 3 線式のデジタルセンサーに接続できます。 モジュール入力チャネルは、各チャネルの 32 ビットカウンタ、カウント周波数 < 200Hz をサポートします。 モジュールの入力チャネルは、信号のメンテナンス機能をサポートし、メンテナンス時間を設定することができます。 モジュールの入力チャネルは、デジタル信号入力フィルタリング時間とカウンタのバイト転送順序を設定できます。 モジュールの入力チャンネルは、計数モードと計数方向を個別に設定できます。 モジュールの出力チャネルは、フィールド機器（リレー、電磁弁など）を駆動することができます。 モジュールの出力チャンネルは、短絡、サーマルシャットダウン、過電圧保護機能を備えています。 モジュール内部バスとフィールド入出力は、オプトカプラ絶縁を使用しています。 モジュールには、16 のデジタル入出力チャネル LED インジケータライトがあります。 技術パラメーター 一般パラメータ 電源：Max.85mA@5.0Vdc 絶縁：内部バスへのI/O：オプトカプラ（3KVrms） フィールド電源：公称電圧：24Vdc 入力範囲：19.2〜28.8VDC 配線：I/O配線：最大1.5mm²(AWG16) 取付：35mm DINレール サイズ：115*14*75mm 重量：65g
