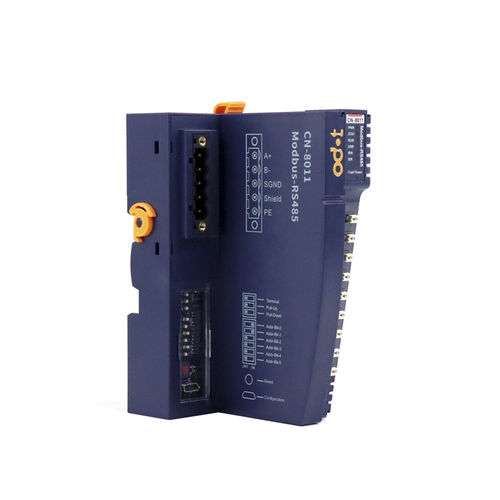

Modbus RTU入出モジュール CN-8011デジタルアナログRS485
お気に入りに追加する
商品比較に追加する
特徴
- 信号タイプ
- デジタル, アナログ
- バス
- Modbus RTU, RS485, フィールドバス
- 入力数/出力数
- デジタル入力16, 入出力8, デジタル出力16, アナログ入力8, デジタル出力32
- タイプ
- 分散型, オフセット, ネットワーク
- 応用
- センサー用, オートメーション, プログラマブル ロジック コントローラ用, 電圧, 温度, HMIインターフェース用, 食品産業用, 温度センサー用, セントラルオートメーション, 熱電対用, 測温抵抗体（RTD）用
- 設置
- DINレール
- サイズ
- 小型
- その他の特徴
- コンパクト, 設定可能, 硬化, スレーブ, IP, フレキシブル
詳細
CN-8011 Modbus-RTU ネットワークアダプター
モジュールの概要
CN-8011 Modbus-RTU ネットワークアダプタは標準 Modbus-RTU 通信をサポートします。
通信をサポートし、01/02/03/04/05/06/15/16/23 のファンクションコードをサポートします。
IOモジュールの通信状態をリアルタイムで監視できます。
技術パラメータ
アダプターのハードウェア変数
システム電源 公称逆プロテクション：はい: 24Vdc、範囲： 19.2～28.8VDC
消費電力：30mA@24Vdc
内部バス電源
最大電流：2.5A@5VDC
絶縁：システム電源とフィールド電源の絶縁
電源公称：24Vdc、範囲：19.2～28.8VDC
フィールド電源電流：最大。DC 8A
対応IOモジュール：32個
配線：最大1.5mm²(AWG 16)
取り付けタイプ：35mm DINレール
サイズ：115*51.5*75mm
重量：130g
環境仕様
動作温度 -40~85
操作湿度5％-95％（結露なし）
保護等級IP20
Modbus-RTU パラメータ
プロトコルModbus-RTU/ASCII
ファンクションコード01 / 02 / 03 / 04 / 05 / 06 / 15 / 16
ボーレート：2400~115200bps
ステーション番号: 1~63 (ダイヤルコード・スイッチ・コンフィギュレーション),64~247 (ソフトウェア・コンフィギュレーション)
インターフェイス5ピンネジ端子
データビット7, 8
パリティチェックなし、偶数、ODD
ストップビット： 1， 2
最大バス長：1200メートル（RS485、2400ボーレート）
端子抵抗，オフセット抵抗ダイヤルコードスイッチ構成
---
