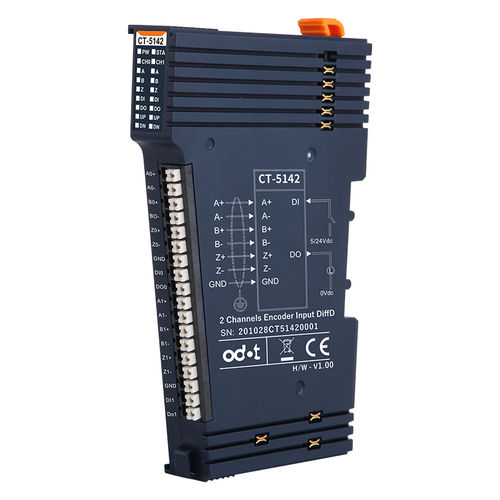

アナログ入出モジュール CT-5142

Modbus TCPModbus RTUEtherNet/IP

エンコーダ入力は2チャンネルです。 各エンコーダチャネルは、A/Bインクリメンタルエンコーダまたはパルス方向エンコーダ入力をサポートします。 各エンコーダ・チャネルは、直交 A/B 差動信号入力、電圧出力範囲 0-5V をサポートします。 インクリメンタルエンコーダモードでは、x1/ x2/ x4 の周波数逓倍モードをサポートします。 パルス方向モードは、無方向性信号、パルス入力のみをサポートします。 各エンコーダチャネルは、DC5V または DC24V の入力電圧で 1 つのデジタル入力信号をサポートします。 各エンコーダチャネルは、5Vdc の出力電圧で 1 つのデジタル出力信号をサポートします。 モジュール内部バスとフィールド入力は、磁気絶縁を採用しています。 モジュールは 16 の LED の表示器を運びます。 モジュールによって支えられるエンコーダの◆The 最高入力頻度は 10MHz です。 モジュールは測定機能を支えます、それは負荷速度か入力信号の頻度を検出できます。 動作温度 温度: - 40~85℃動作可能 湿気: - 5%~95% RH (凝縮無し) 保護等級: - IP20 チャンネル数: - 2チャンネルエンコーダ LEDインジケータ: - 16チャンネル入力LEDインジケータ エンコーダの信号タイプ - 差動入力、0-5Vの電圧出力範囲 エンコーダのフィルタリング時間。 デフォルト0.5us エンコーダカウント周波数：10.0kΩ DI入力ディレイ：- OFF→ON。最大3ms オン→オフ：Max.2ms DO出力電圧：5V，±10%範囲 DO出力電流 最大500mA DO出力シンク電流 Max.5uA
