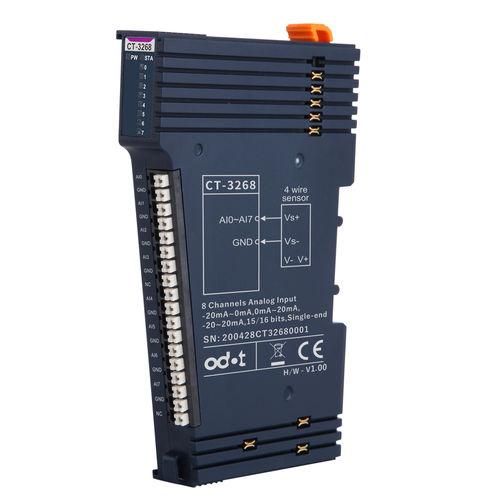

CT-3268:8ch アナログ入力 /0~20mA OR -20~0mA OR ±20mA /15bit シングルエンドバイポーラ
モジュールは 8 チャネルの流れ信号の獲得を支えます。
モジュールは 0~20mA OR -20~0mA OR ±20mA の電流信号の獲得のために形成することができます。
モジュールは2線式(非ループ出力、外部電源が必要)をサポートします。
モジュールおよび分野の入力の内部バスは磁気絶縁材を採用します。
モジュール入力チャンネルは、フィールドアクティブアナログ信号電流出力センサーに接続されます。
モジュール・チャンネルはTVS過電圧保護を装備しています。
一般パラメータ
電力: Max.65mA@5.0Vdc
絶縁:I/Oから内部バス:磁気絶縁(2.5KVrms)
電源絶縁:DC-DC
配線最大1.0mm² (AWG 17)
取り付け35mm DINレール
サイズ:115*14*75mm
重量: 65g
環境仕様
操作上の温度: -40~85
環境の湿気: 5%~95% RH (凝縮無し)
侵入保護等級IP20
入力パラメータ
チャネル数: 8 つのチャネル
LEDインジケータ: 8 LEDチャンネル状態インジケータ
入力範囲最高:0~24mA
決断の比率: 15 ビット
獲得の精密:
±0.3%フルレンジ、@25
フルレンジ±0.5%,@-20~70
サンプリングレート:28ms/8チャンネル
診断機能:標準モード:オーバーフロー32767、標準モード:アンダーフロー -32768,チャンネル無効: -32767
---
