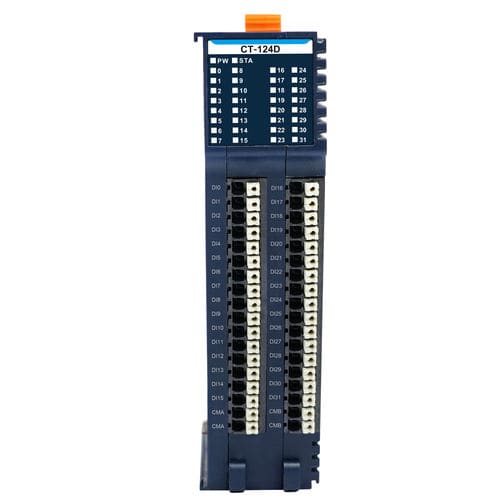

デジタル入力モジュール CT-124D

Modbus RTUModbus TCPEtherNet/IP

CT-124D 32 チャンネルデジタル入力/24VDC/シンクまたはソース： モジュールは32チャンネルのデジタル入力をサポートし、ハイレベル入力をサポートし、PNPセンサーに接続でき、ローレベル入力をサポートし、NPNセンサーに接続できる。 モジュールは、フィールドデバイスのデジタル出力信号（ドライ接点またはアクティブ出力）を収集することができます。 モジュールは、2線式または3線式のデジタルセンサーに接続できます。 モジュールの内部バスとフィールド入力は、オプトカプラで絶縁されています。 モジュールは入力信号保持機能をサポートし、保持時間を設定することができます。 計数サブモジュールを追加すると、計数機能が使用できます。 モジュールの各入力チャンネルは32ビットカウンタをサポートし、カウント周波数は200Hz未満です。 モジュールは、デジタル信号入力フィルタリング時間とカウンタバイト送信シーケンスを設定できます。 モジュールは、各チャンネルの計数モードと計数方向を個別に設定できます。 一般パラメータ 電源： - Max.95mA@5.0VDC チャンネルとシステム電源間の絶縁電圧：AC 500V チャンネルとフィールド電源間の絶縁電圧：AC 500V チャンネルとPE間の絶縁電圧：AC 500V 配線 最大1.0mm² (AWG 17)Min： 0.2mm² (AWG 24) 設置モード35mm DINレール サイズ: 115*27*75mm 重量：110グラム 環境仕様： 水平設置の実用温度: -35℃~70 垂直設置の動作温度: -35℃~60 相対湿度：< 95％RH（結露なし） 保管温度: - 40℃~85 貯蔵の湿気: - < 95%RH （凝縮無し） 製造テスト温度: - 40℃~75 侵入保護等級: - IP20
