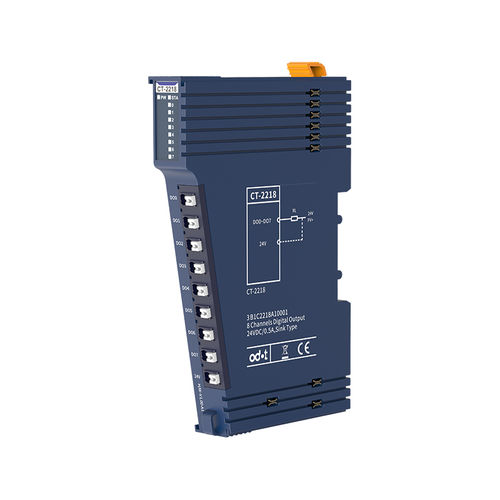

モジュールの特徴
モジュールは8チャンネルのデジタル出力をサポートし、出力電圧は0VDCで、出力ローレベルは有効です。
モジュールは、フィールド機器(リレー、電磁弁など)を駆動することができます。
モジュール内部バスとフィールド出力はオプトカプラで絶縁されています。
モジュールは、8つのデジタル出力チャンネルLEDインジケータを搭載しています。
モジュールは、サーマルシャットダウンと短絡保護の機能を持っています。
一般パラメータ
消費電力 - Max.64mA@5.0VDC
絶縁 - I/Oから内部バス:光電対絶縁(3KVrms)
フィールド電源 - 公称:24VDC, 範囲:20.4-28.8VDC
配線 - 最大:AWG 18
最小:AWG 18AWG 24
取り付け - 35mm DINレール
サイズ - 115*14*75mm
重量 - 65g
耐振動性 - IEC 61131-2およびEC 60068-2-6に準拠
耐衝撃性 - IEC 61131-2 および IEC 60068-2-27 に準拠
EMC性能 - IEC 61131-2およびIEC 61000-4に準拠
環境仕様
水平設置時の動作温度 - 35℃~70
垂直設置時の動作温度 - 35℃~60
相対湿度 - < 95%RH (結露なし)
保管温度 - -40℃~85
貯蔵の湿気- < 95%RH (凝縮無し)
製造テスト温度 - -40℃~75
侵入保護等級 - IP20
出力パラメータ
チャンネル数 - 8チャンネル
LEDインジケータ - 8チャンネル出力LEDインジケータ
定格電流 - シングルチャンネル出力:Max.1000mA
モジュールの合計出力最大4A/8チャンネル
漏れ電流-最大値:3uA
出力インピーダンス:200mΩ以下
出力遅延-OFF→ON:Max.50us
ON→OFF:最大300us
保護機能 - 過温度シャットダウン:標準値135
過電流保護:代表値3A
短絡保護対応
負荷種類 - 一般用、抵抗負荷、パイロット負荷
---
