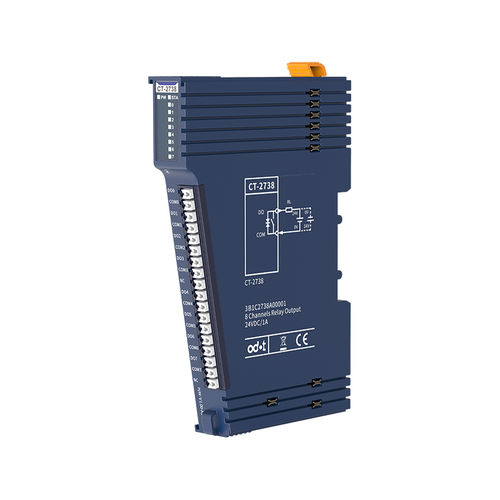

デジタル出力モジュール CT-2738

CANopenModbusPROFIBUS-DP

CT-2738 8チャンネルリレー出力 1A/30VDC/30W モジュールの特徴 8チャンネルリレー出力 8 つの LED チャネルの表示器 低オン抵抗 (≤100mΩ) チャンネル間絶縁 TVS双方向ダイオード内蔵、RC回路内蔵 抵抗負荷および誘導負荷を接続可能 一般パラメータ 消費電力 - Max.250mA@5.0VDC 絶縁 - I/Oチャンネルと内部バスの絶縁電圧 AC 500V チャネル間絶縁電圧 AC 500V フィールド電源 - 未使用 配線 - 最大：AWG 18 最小AWG 24 取り付け - 35mm DINレール サイズ - 115*14*75mm 重量 - 65g 耐振動性 - IEC 61131-2およびEC 60068-2-6に準拠 耐衝撃性 - IEC 61131-2 および IEC 60068-2-27 に準拠 EMC性能 - IEC 61131-2およびIEC 61000-4に準拠 環境仕様 水平設置時の動作温度 - 35℃~70 垂直設置時の動作温度 - 35℃~60 相対湿度 - < 95%RH (結露なし) 保管温度 - -40℃~85 貯蔵の湿気- < 95%RH （凝縮無し） 製造テスト温度 - -40℃~75 侵入保護等級 - IP20 出力パラメータ チャンネル数 - 8チャンネル リレー通常出力 LEDインジケータ - 8チャンネル出力LEDインジケータ 最大スイッチング電流スイッチング電流 - 抵抗負荷：1A 誘導負荷1A 最大スイッチング電圧 - 30VDC 最大スイッチング電力：30W スイッチング周波数 - 抵抗負荷：最大2Hz 誘導負荷：最大0.5Hz 接触抵抗 - ≤100mΩ 出力遅延-ON→OFF：Max.10ms OFF to ON：最大10ms 機械的耐久性：2x107 電気的耐久性 - 1x105 振動 - 10Hz~55Hz 1.5mm 二重振動振幅 衝撃-安定性：98m/s2 強度：980m/s2
