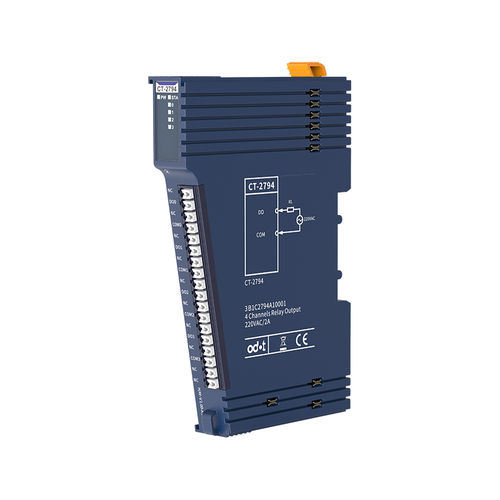

CT-2794 4チャンネルリレー出力、2A/250VAC/500VA
モジュール機能
4チャンネルリレー出力
4 つの LED チャネルの表示器
低オン抵抗 (≤100mΩ)
チャンネル間絶縁
抵抗負荷および誘導負荷を接続可能
一般パラメーター
消費電力 - Max.160mA@5.0VDC
絶縁 - I/Oと内部バスの絶縁電圧 AC 3kV
チャンネル間の絶縁電圧はAC 600V
オンサイト電源 - 未使用
接続 - 最大: AWG 18
最小AWG 24
取り付け: - 35mm DINレール
サイズ - 115*14*75mm
重量 - 70g
環境パラメータ
横の取付けの実用温度- 35℃~70
縦の取付けの実用温度- 35℃~60
相対湿度- < 95%RH結露しないこと
保管温度 - -40℃~85
貯蔵の湿気- < 95%RH不凝縮
製造テスト温度 - -40℃~75
侵入保護等級 - IP20
出力パラメータ
チャンネル数 - 4チャンネルリレー常時開出力
LEDインジケータ - 4チャンネル出力インジケータ
最大スイッチング電流 - 抵抗:2A
感度:1A
最大スイッチング電圧 - 250VAC
最大スイッチング電力 - 500VA
スイッチング周波数 - 抵抗最大2Hz
誘導性最大0.5Hz
接触抵抗 - ≤100mΩ
出力遅延-ON→OFF:Max.10ms
OFF→ON:最大5ms
機械的耐久性 - 2x107倍
電気的耐久性 - 5x104回
振動- 10Hz~55Hz 1.5mm の二重広さ
衝撃-安定性:98m/s2
強度:980m/s2
負荷タイプ - 一般用および抵抗、パイロット負荷
---
