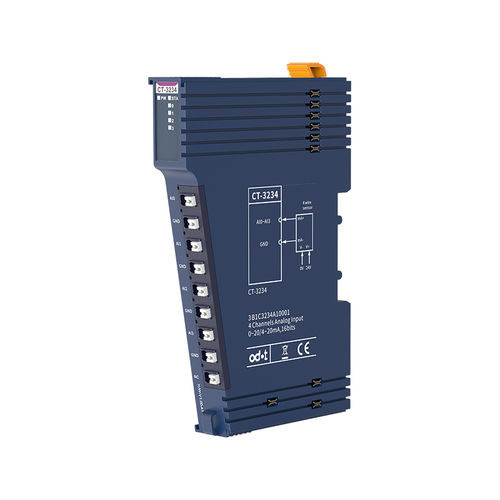

アナログ入力モジュール CT-3234

CANopenModbusPROFIBUS

CT-3234 4チャンネルアナログ入力 /0&4-20mA/15bit シングルエンド モジュールの特徴 モジュールは 4 チャネルの流れ信号の獲得を支えます。 モジュールは 0-20mA か 4-20mA 現在の信号の獲得のために形成することができます。 モジュールは、2 線式（非ループ出力、外部電源が必要）または 4 線式の電流センサー入力をサポートします。 モジュールとフィールド入力の内部バスは、磁気絶縁を採用しています。 モジュール入力チャンネルは、フィールドアクティブなアナログ信号電流出力センサーに接続されています。 モジュール・チャンネルはTVS過電圧保護を装備しています。 一般パラメータ 電源 - Max.65mA@5.0VDC 絶縁 - I/O から内部バス：磁気絶縁 (2.5KVrms) 電源絶縁：DC-DC 配線 - 最大：AWG 18 最小AWG 24 取り付け - 35mm DINレール サイズ - 115*14*75mm 重量 - 65g 耐振動性 - IEC 61131-2およびEC 60068-2-6に準拠 耐衝撃性 - IEC 61131-2 および IEC 60068-2-27 に準拠 EMC性能 - IEC 61131-2およびIEC 61000-4に準拠 環境パラメータ 水平設置時の動作温度 - 35℃~70 垂直設置時の動作温度 - 35℃～60 相対湿度 - < 95%RH (結露なし) 保管温度 - -40℃~85 貯蔵の湿気- < 95%RH （凝縮無し） 製造テスト温度 - -40℃~75 侵入保護等級 - IP20 入力パラメータ チャンネル数 - 4チャンネル LEDインジケータ - 4 LEDチャンネル状態インジケータ 入力範囲 - 最大：0～23.5 mA 分解能 - 15ビット 取得精度 - ±0.3%フルレンジ、@25 - ±0.5%フルレンジ、@-20~70 サンプリング・レート - 6ms / 4チャンネル（フィルター・レベル0） データ形式 - 16ビット符号付き整数
