デジタル入力モジュール CT-3716

CANopenModbusPROFIBUS-DP

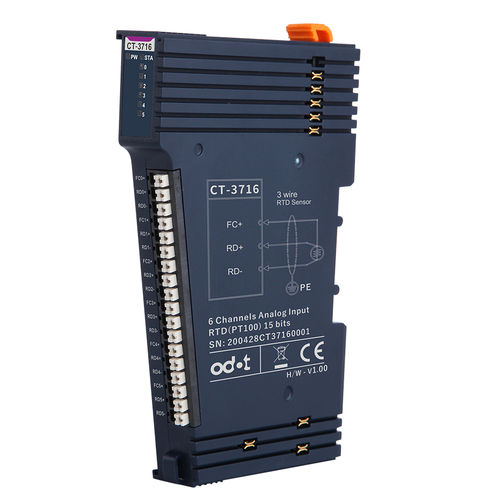

CT-3716 6チャンネルRTD-PT100温度計測モジュール 1 モジュールの特徴 モジュールは 6 チャンネル RTD 熱抵抗（PT100）温度取得をサポートします。 モジュールは、2 線式または 3 線式の PT100 温度センサーに接続できます。 モジュールの内部バスとフィールド入力は磁気的に絶縁されています。 6 つのアナログ入力チャンネル LED インジケータ付きモジュール 15 ビット ADC 分解能 一般パラメータ 消費電力 - Max.50mA@5.0VDC 絶縁 - I/O ～内部バス：磁気的に絶縁（2.5KVrms） フィールド電源 - 未使用 配線 - 最大：AWG 18 設置モード - 35mm DINレール サイズ - 115*14*75mm 重量 - 65g 環境仕様 水平設置時の動作温度 -35℃~70 垂直設置の動作温度 - 35℃~60 相対湿度 - < 95%RH (結露なし) 保管温度 - -40℃~85 貯蔵の湿気- < 95%RH （凝縮無し） 製造テスト温度 - -40℃~75 侵入保護等級 - IP20 入力パラメータ チャンネル数 - 6チャンネル LEDインジケータ - 6個の緑色LED 分解能 - 15ビット センサータイプ - PT100 測定範囲 - -240~870 測定精度 - 0.5 変換速度 - 400ms/6 チャンネル 診断機能 - 32766: センサーが接続されていないか、ワイヤーが外れています。 -32766: 短絡状態 32765:チップ不良 32767:温度オーバーフロー -32768:温度アンダーフロー
