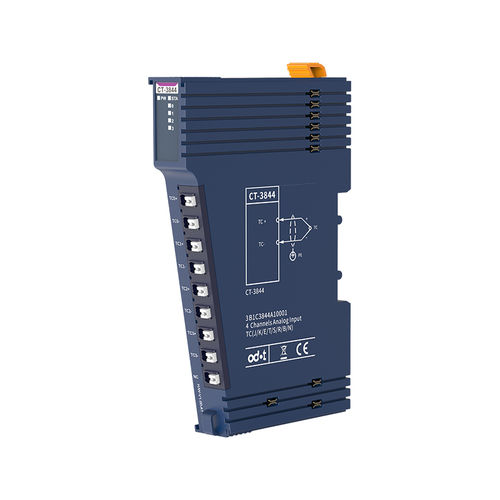

アナログ入力モジュール CT-3844

CANopenModbusPROFIBUS-DP

CT-3844 4チャンネルアナログ入力、熱電対（TC-J/K/E/T/S/R/B/N）タイプ（フィルタ調整可能） モジュールの特徴 モジュールは 4 チャネルの熱電対信号の獲得を支えます モジュールは 4 つのアナログ LED の表示器を運びます モジュールは 9 種類の慣習的な熱電対の温度測定のタイプを支えます モジュールおよびフィールド入力の内部バスは、磁気絶縁を採用しています。 モジュール入力チャネルは TVS 過電圧保護をサポートします。 24ビットADC分解能（Σ-δタイプ） モジュールは調整可能なフィルター・パラメーターをサポート 一般パラメータ 電源 - Max.50mA@5.0Vdc 絶縁 - I/O から内部バス：磁気絶縁（2.5KVrms） フィールド電源 - 使用しない。 配線 - 最大：AWG 18 マウントタイプ - 35mmDINレール サイズ - 115*14*75mm 重量 - 65g 環境仕様 水平設置時の動作温度 -35℃~70 垂直設置の動作温度 - 35℃~60 相対湿度 - < 95%RH (結露なし) 保管温度 - -40℃~85 貯蔵の湿気- < 95%RH （凝縮無し） 製造テスト温度 - -40℃~75 侵入保護等級 - IP20 入力パラメータ チャンネル数 - 4チャンネル LEDインジケータ - 4入力LEDインジケータ センサータイプ - J / K / E / T / S / R / B / N タイプ熱電対 取得精度 - ±0.3% フルスケール，@25 ±0.5%フルスケール，@-40~70 サンプリングレート - 70ms/4ch フィルタークラス - 調整可能 測定範囲 Jタイプ - 210～1200 - Kタイプ -270～1370 - Eタイプ -270～1000 - Tタイプ -270～400 - Sタイプ -50～1760 - Rタイプ -50～1760 - Bタイプ - 0～1820 - Nタイプ -270～1300 データ・フォーマット - 16 ビット符号付き整数（Integer）
