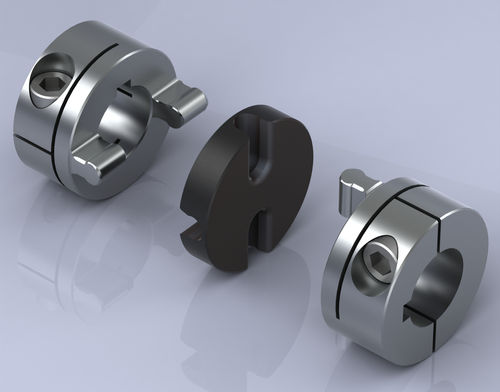

オルダム形軸継手 UC series

フランジ取り付け

利点がある： 機械的な「ヒューズ」としての役割を果たすことにより、駆動部品を保護 - 過大な負荷がかかると、安価で交換可能なプラスチック製中間部が剪断されます。 大きなミスアライメント下でも一貫して低い反力を発揮し、サポートベアリングを保護 ゼロバックラッシと適度なねじり剛性 電気絶縁 短い長さで大きなラジアルミスアライメントに対応 標準的なオルダムカップリングよりはるかに大きな角度のミスアライメントに対応 スルーボアを使用する場合、ブラインドまたは困難な取り付けが容易 同様の性能特性を持つ他のカップリングと比較して経済的な価格 安価で交換可能な摩耗エレメント 低い慣性モーメント 短所 標準的なオルダムカップリングより低いピークトルクとねじり剛性 角度のずれが大きい場合、わずかに非ホモキネティックトランスミッション（つまり、従動シャフトと駆動シャフトが1回転中まったく同じ速度で動かないこと トルクが最大に近づくと、サポートベアリングにアキシャル反力荷重がかかる。 小さなアキシャルミスアライメントにのみ対応 代表的な用途 タイプUCとUIは、計測機器や位置決めシステムなど、大きな角度のミスアライメントを伴うライトデューティー用途に使用されます。UAは、サーボ制御バルブ、鉱業、破砕装置など、フェールセーフカップリングを必要とするヘビーデューティーなミッションクリティカル高トルク用途に使用されます。
