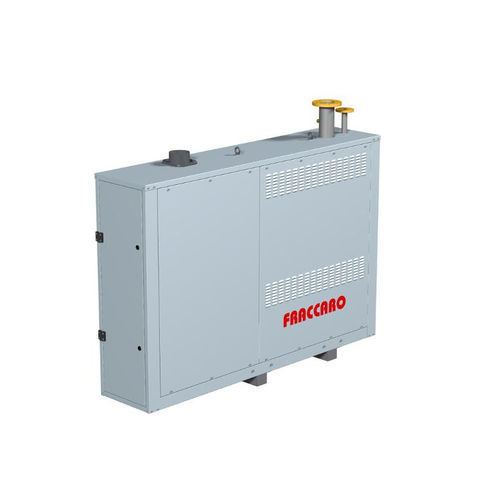

お湯放射パネル Vaporad

蒸気

ベーパラド・スチーム・ラジエント・パネルは、特に防火を重視する工業用または民生用建物の暖房に使用されます。 このシステムは、静かで空気の動きを起こさないことが要求されるシステムの要件を完全に満たすことができ、広いスペースも狭いスペースも暖房することができます。 空気の移動がなく、熱の成層が少ないため、運転コストは特に低く抑えられます。 スチームパネルは、温水で加熱するパネルに比べて熱出力が大きく、輻射面あたりの拡散熱量が大きいことが保証されます。 利点 高い省エネ効果 -熱風による設置に比べて40％削減 -95％の電気消費 空気の移動がない（-100） 騒音がない（-100） 火災リスクのある環境に最適なソリューション スキーマ ベクトル流体が110℃の蒸気であるため、VAPORADパネルは温水パネルと比較して、設置する全放射面を約30％節約することができます。 輻射パネル 戻り凝縮ライン 真空制御装置 蒸気供給ライン 蒸気発生器 スチームパネルは、温水で加熱されたパネルに比べて大きな熱出力を生み出し、輻射面あたりの拡散熱量を保証します。 システムは、蒸気発生ボイラー、送出配管と戻り配管、放射パネル、および回路から超過空気を排出する真空制御装置で構成されています。 水回路は閉鎖され、真空シールされている。この状態は、水システムのようにポンプを使用することなく、回路自体の内部で蒸気の自然循環を可能にする。 蒸気はその熱を輻射パネルに伝え、表面温度は105℃に達する。熱エネルギーを放出した蒸気は凝縮し、ボイラーに戻ります。
