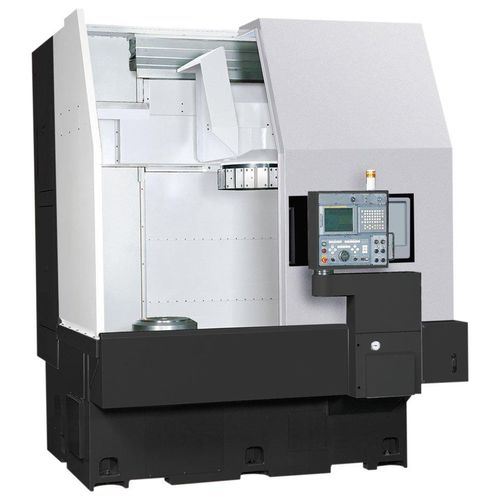

CNC旋盤 V100R

縦型2軸コラム型

箱形ベース・コラム採用により高信頼の高剛性構造 加工物が自重でチャック面に密着する安定加工 高剛性構成 剛性、減衰性の高い大形ベース上に、強固な箱形コラムを配しＸ、Ｚ軸共にワイドな角形すべり面を採用した高剛性、高信頼性構造。 送り速度の影響を受けないウェイト式カウンターバランスの採用で、低速から高速までスムーズな安定送りを実現。 刃物台 大径12角タレットの採用でパーマネントセットを含めた容易なツーリングが可能。 大径カップリングによる高精度な割り出しと、強固な油圧クランプで強力重切削が可能。 自重でチャック面に密着 安定した加工を実現 ワークがチャック基準面に自重で密着するため、安定してワークを把握できます。把握力によるワークの歪が抑えられるので、薄物ワークから大径・重量ワークまで、高精度で安定した加工が可能です。 また、クランプ治具を用いるような異形ワークの手動でのチャッキング時にもワークを支える必要がないので、着脱が容易です。 強力加工 広範囲定出力メインモータ採用 熱変位、振動の影響を最小にするフランジ構造主軸台 主軸 主軸台はフランジ構造とし、剛性の高い箱形ベースに強固に固定。熱変位、振動の影響のミニマム化を実現。 主軸には高馬力広範囲定出力モータを採用。大径主軸と併せて、強力重切削が可能。
