バタフライバルブ ITEM 38 series手動式制御液状食品・飲料用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- バタフライ
- 作動
- 手動式
- 機能
- 制御
- 使用流体
- 液状食品・飲料用
- ボディー
- ラグタイプ, 鋳鉄製, 青銅, アルミニウム
- 応用
- 石油産業用, 産業用, 化学産業用, タービン用, 工作機械用, 食品産業用, 製薬産業用, ガス産業用, パワーライン用, 紙産業用, 水処理用, 鉱業用, 海洋用途, 船舶製造用, 自動車用
- その他の特徴
- ISO, ATEX
- 呼び径
最少: 40 mm
(1.575 in)最大: 300 mm
(11.811 in)- 圧力
最少: 10 bar
(145 psi)最大: 16 bar
(232.1 psi)- 温度
最少: -25 °C
(-13 °F)最大: 190 °C
(374 °F)
詳細

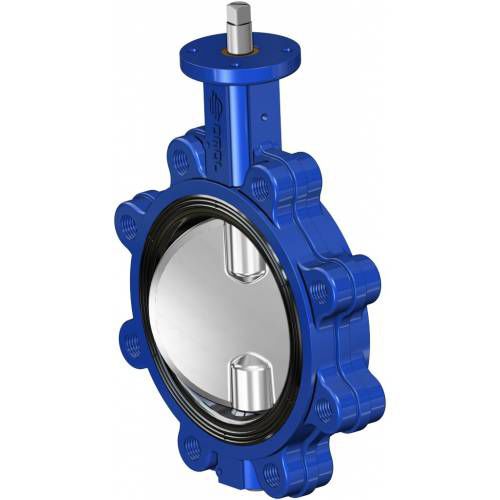

フランジ間取付用鋳鉄製バタフライ弁 "ラグ "タイプ
1.EN ISO 5211 トップマウント
あらゆる駆動装置との結合が容易
2.シャフト上の3つのガイドブッシュ
シャフトとボディの完璧なアライメントを保証し、高い圧力でも振動を防ぎます。
シャフトとボディ間の摩擦が少ない。
3.剛性リング上の加硫ライナー
ライナーの変形が少ない
メンテナンス時のライナーの組み立て/分解が容易
組み立て時にフランジ間のライナーの変形がない
射出/成形時の寸法精度が高い
4.固定部品なしの2ピースシャフト
メンテナンス時のディスクの組み立て/分解が容易
単一シャフトのバルブよりもディスク中央部が薄いため、Kvが高い
5.ディスク周面のラップ加工
気密性が高く、ライナーの摩耗が少ない
ディスクとライナー間の摩擦が少ないため、トルクが低い
幅広いライナー材質
様々なアプリケーションの可能性
ATEX証明書
爆発の危険性がある環境での設置が可能
PED証明書
圧力機器の欧州安全規格に完全準拠
---
