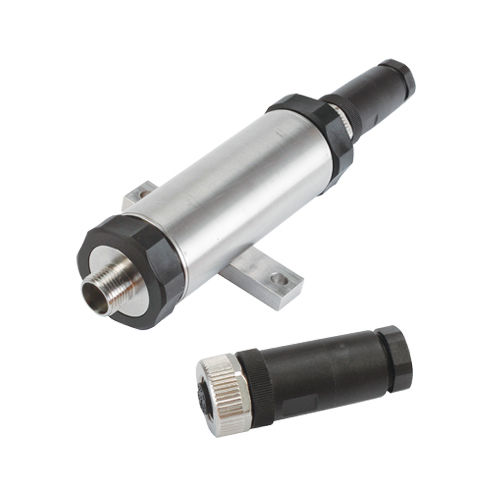

アナログシグナルコンディショナー IN-UVI

4-20 mAプログラム可能組み込み式

• 現場で選択可能な幅広い入力および出力範囲 • 入力/出力の絶縁 • 熱ドリフトの低減 • IP65の保護性能 • 堅牢なステンレス鋼エンクロージャ • 小型トランスデューサあるいは スペースが限られた場合の用途に最適 • 信号に対するノイズの割合 を改善 • ミリボルト信号を遥かに 越える距離の信号送信が可能 供給電圧：22～32 Vdc 入力電流：起動時200 mA （最大90 mA） 電圧出力： 0～5、0～10、±5、±10 Vdc 特性 供給電圧： 22～32 Vdcの出力絶縁 入力と出力の分離：500 Vdc 静電容量: 0.22 µF 抵抗: 100 MΩ 入力電流： 最大90 mA （200 mAの供給能力が必要） 電圧出力： ±5ボルト、±10ボルト＠最大2 mA 出力抵抗： 60 Ω ノイズ： 10 mV Peak to Peak値@ 3 mV/V 電圧モード（10 Vdc）20 uA Peak to Peak電流モード 回路ショート防止： 有 +Output -Output 電流出力： 4～20 mA、12 mAゼロ±8 mA出力フィールド プログラム可能 最大負荷抵抗： 700 Ω @ 20 mA 動作温度： -20～60°C 応答速度： 200 uS（0～63%） 励振電圧： 5または10フィールド プログラム可能 励起最大電流： 30 mA @ 10 Vdc センサ入力範囲： V 0.5ごとに0.5 mV/V～4 mV シャント校正： 有、遠隔作動 耐環境性： IP65 長期ゼロドリフト： 0.1%/年 温度影響： ゼロ： 0.001%/°F（自動ゼロフロントエンド） 範囲： 0.0025%/°F リニア： 0.01% 調整範囲： ゼロ： ±30% 範囲： ±20% 微調整 ±40% 粗調整 調整箇所： 背面コネクタエンドキャップ EMCの影響： <0.1%、en 61326-1 （工業）準拠 寸法： ブリッジ励起： 5 Vdcまたは10 Vdc ブリッジ感度： 1～8 mV/V @ 5 Vdc EXC、0.5～4 mV/V ＠ 10 Vdc EXC ブリッジ抵抗： 350～5000 Ω* * 時定数0～63%（200 µS 350 Ωブリッジ/ 1.2 mS 5000 Ωブリッジ）
