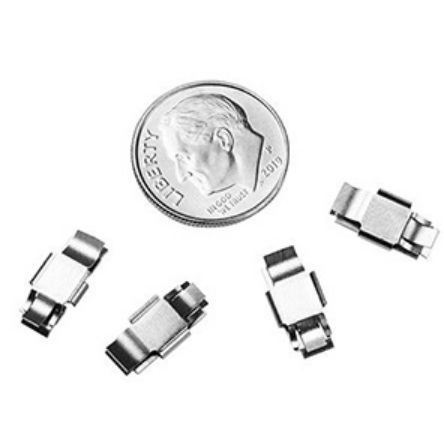

データコネクター PCC-SMD series

プリント基板SMTデジタル

• ピックアンドプレース機械で使用できるようにリールで製造 • 2 ピン熱電対コネクタ用にペアで使用 • 1 ピンごとに 1 つの接続、RTD や熱電対に最適 • ポータブル熱電対やデータロガーに最適 • 汎用校正により、統合された冷接点補償と組み合わせるときに、非常に優れた精度を提供 • ニッケルめっきベリリウム銅製で、高い動作温度範囲に対応（高温 PCB の温度範囲をさらに拡大） • エラー防止アセンブリ用の逆極性保護を採用した特許出願中の設計 オメガエンジニアリングのPCC-SMDコネクタは、大量生産プリント基板に、熱電対、RTD、サーミスタのプローブを取り付けるのに最適です。選択したアナログ-デジタル変換回路（ADC）の内蔵の冷接点補償機能を活用これらのコネクタの平底は、回路基板に熱的に結合するよう優れた設計を採用しており、理想的な冷接点補償を実現します。これらの SMT 実装コネクタは、すべての熱電対校正で使用でき、低コストで大量生産できるように設計されています。また、特許出願中の非対称設計により、コネクタが逆に差し込まれないようにします。コネクタは、使いやすい直径 13 インチのテープアンドリールで用意されています。
