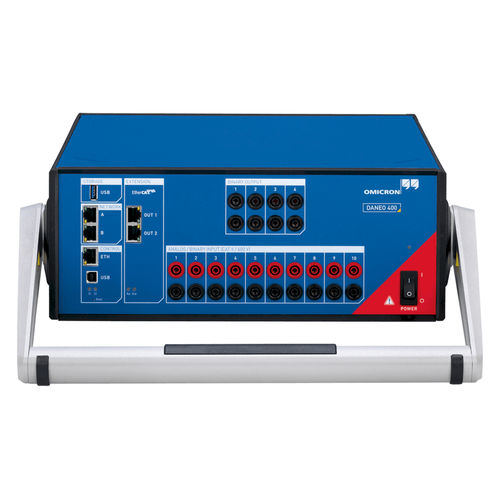

信号分析器 DANEO 400

電気回路網用直流電気ネットワーク通信ネットワーク

電力ユーティリティ・オートメーション・システム用ハイブリッド信号分析器 DANEO 400は、従来のすべての信号（電圧、電流、ハードワイヤードのバイナリステータス信号）と変電所内の通信ネットワーク上のメッセージを記録・分析するハイブリッド測定システムです。これらの世界の両方からの信号を測定し、それらの適切な連携を評価するための情報を提供することができます。この装置は、運転状況や通信に関する情報を得ることで、変電所で何が起こっているのかを把握します。 複数のDANEO 400ユニットを備えた計測システムは、分散型保護および自動化システムの全範囲をカバーする信号について、時間的に整合されたビューを得ることができます。すべての取得ユニットは、正確に時間同期されています。 DANEO 400ユニットは、DANEO Control PCソフトウェアによって構成および制御されます。選択された機能セットは、内蔵のDANEO 400ウェブインタフェースからも利用できます。 主な機能 - アナログ/バイナリ信号とネットワークトラフィックのハイブリッド測定 - 複数の時間同期されたデバイスによる分散記録 - SCL 情報に基づく IEC 61850 通信の検証 - 測定値およびIEC 61850メッセージのライブ観察 - 高度な時間同期信号およびトラフィック解析 - 伝搬遅延の測定（例：GOOSEやSVの場合） - 半永久的または恒久的な設備での無人操作 - IEEE 1588タイムソースのインサイトビュー - システムの監視とイベント発生時の通知 - 結果の文書化
