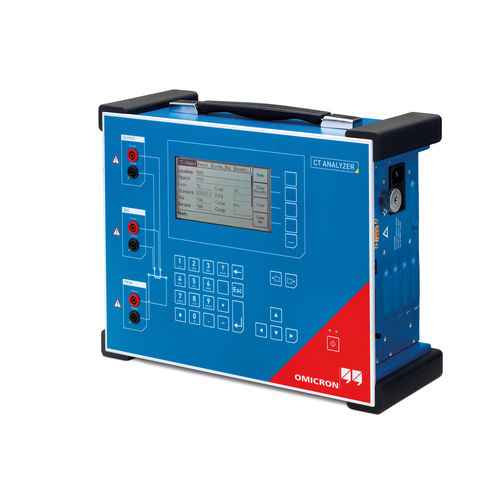

電流試験機器 CT Analyzer

電圧抵抗性電動

電流トランスの試験、校正、評価 ボタンを押すだけでカレントトランス（CT）を分析できます CTアナライザーの仕組み - CTの2次側に低い試験信号を注入します。 - CTの等価回路パラメータを決定 - 関連するすべてのCT性能パラメータを特定 - 異なる電流と負荷におけるCTのすべての関連パラメータとその精度を表示します。 - 選択した規格に従ってCTを評価します。 - 不明なCTの銘板パラメータを決定します - 試験終了後、CTを消磁します。 測定範囲 - 比と位相の精度 - 巻線抵抗 - 励磁特性(ニーポイント) - 合成誤差（ALF、ALFi、FS、FSi、Vb) - バーデン・インピーダンス - トランジェントCTクラスとパラメータ（TPS、TPX、TPY、TPZタイプCT) - トランジェントディメンジョン係数（Ktd） - 欠落/不明な場合CTタイプ、クラス、比率、ニーポイント、力率、公称負荷、動作負荷、一次および二次巻線抵抗 - 残留磁束と残留磁力 - 即時の良否判定 追加機能 - 異なる負荷と電流をシミュレート - CT飽和の影響を分析 - VT比の測定 - マルチメーター 主な特徴 - 高い測定精度：0.02 % / 1分（現場での校正時 - 小型・軽量（<8 kg / 17.4 lbs）、現場でのテストに簡単に持ち運び可能。 - IEC、IEEE、およびカスタマイズされた規格や地域/国家規格に準拠した自動評価 - 短い試運転時間（自動テスト時間<1分） - 優れた作業安全性 - テストは最大120Vで実行されます。120 V - リモート・インターフェース・コントロールによるテスト・ルーチンへの統合
