部分除荷測定システム UHF 800

電子独立型携帯型

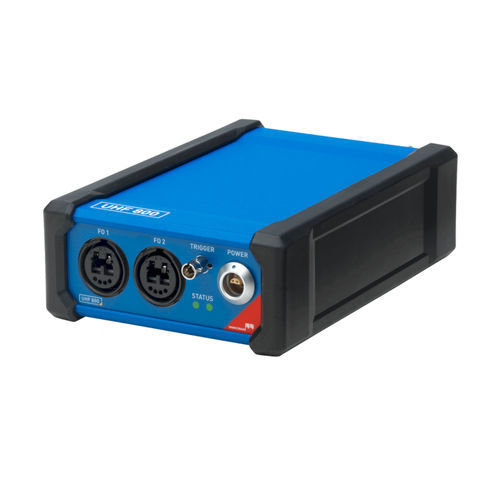

超高周波部分放電測定・分析システム ポータブルで使いやすいUHF800システムは、ガス絶縁開閉器（GIS）、ガス絶縁ライン（GIL）、油入り電力変圧器、高電圧（HV）電力ケーブル終端部の100～2000 MHzの超高周波（UHF）帯で、オフラインおよびオンラインの高感度部分放電（PD）測定と分析を実行します。この超高周波PD試験システムは、ノイズの多い試験環境において、これらの電気機器の絶縁状態評価や絶縁不良の検出に使用されます。ポータブルで柔軟性の高いモジュール設計により、HVラボやテストベイでの型式試験や定期試験、現場でのコミッショニング（現場受け入れ試験）、現場でのトラブルシューティングにおいて迅速かつ容易にセットアップを行うことができます。 複合PD測定による完全な絶縁状態のチェック UHF 800は、単独でPD測定・解析システムとして使用できるほか、当社のPD測定・解析システムMPD 800と簡単に統合して、従来型と超高周波型のPD測定を組み合わせることも可能です。これにより、例えば油入りの電力変圧器など、HV機器の絶縁状態をより完全に評価することができます。複数のUHF 800とMPD 800 PDデータ収集ユニットを同じ測定セットアップに接続し、同じMPD Suiteソフトウェアを使用して多チャンネルのPD測定と解析を同時に行うことも可能です。
