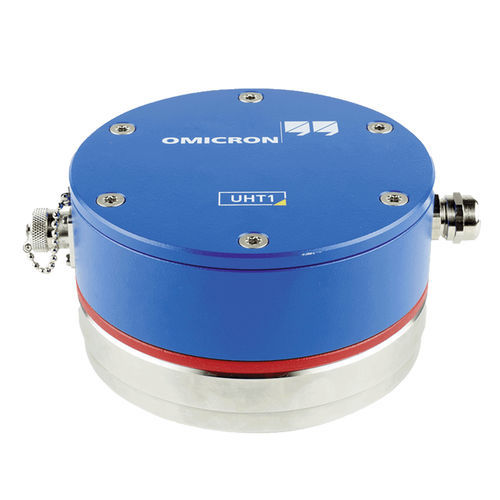

部分除荷試験装置 UHT1

自動変圧器音響

ハッチ型UHFセンサー 電力用変圧器内部の部分放電を測定する UHT1は、UVS610センサ用の排油弁を持たない、油紙絶縁変圧器のタンク内の部分放電（PD）を検出するためのハッチ型UHFセンサです。変圧器のタンク表面に恒久的に設置され、電磁波を透過する油密な誘電体窓を提供します。UHT1センサーは超高周波（UHF）帯のPDを測定するため、高圧線上のコロナなどの外部ノイズを抑制することができます。 音響PD測定のトリガー また、センサーの電磁波測定は、PDローカライズに使用される音響PD測定のトリガーとして使用することができます。変圧器に設置するUHT1センサーの配置や個数は、測定用途によって異なります。 複数のUHT1センサを設置することで、PDの検出感度を大幅に向上させることができます。 主な特徴 - 電力用変圧器のタンク表面に常設できるように設計されています。 - 電磁波を透過するオイルタイトな誘電体窓を形成する - 電源トランス内部からのPD信号をUHF帯でデカップリングします。 - コロナなどの外来ノイズを抑制することができます。 - 音響PD測定のトリガーソースとしても使用可能です。 応用例 - オイルフランジのないオイルペーパー絶縁の電力変圧器内部でのPD検出 - PDローカライゼーションに使用される音響PD測定のトリガー。
