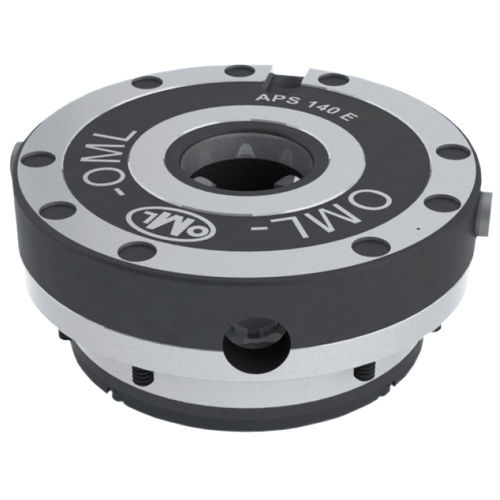

組み込み式ゼロ点クランプシステム APS series

クイックコンパクト円形

工作機械、クランプ装置、ワークの間の汎用的な接続です。APSの柔軟性により、1回の操作で位置決めとクランプの両方が可能です。 APSは、ロック解除にオイルを含んだ圧縮空気（6BAR-85psi）を使用し、クランプにはスプリングの力を利用します。ロック状態では圧縮空気は必要ありません。クランプピン(A;B;C)をクランプ装置またはワーク上に取り付けて、「完了」!!! 一度の操作で位置決めとクランプを行い、繰り返し精度は0.005mm（0.0002インチ）未満です。 セットアップ時間が90%短縮されます。 APSは、セットアップの柔軟性を高め、生産性を向上させ、短い投資回収期間を実現します。 120°3本爪クランピングシステム APSは、120°の3本爪を持つ唯一のZERO POINTクランプシステムで、ピンとクランプ爪に特殊な防錆・防食処理（62HRCの予備処理済み）を施し、その性能をさらに高めています。 最高の剛性 傾斜面を持つ一体型ピストン PULL DOWN」効果を生む二重の傾斜面を持つジョー 最高の精度を実現 ピンとモジュールの間のテーパーカップリングが最高の精度を実現 6気圧でのアンロック機能 ターボ機能 ターボ機能はAPS PREMIUMモジュールに常に組み込まれています。 ターボ機能とは、圧縮空気によりスプリング（12,000N）のクランプ力を増加させ、「プルダウン」クランプ力30,000Nに到達させる機能です。 自動洗浄機能（アプスプレミアム） 装置やワークの位置決めとクランプは、クランプピンによって行われます。Aタイプはセンタリングに、Bタイプはリファレンスに、Cタイプはクランプに使用されます。
