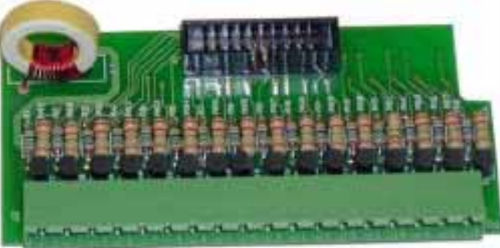

ドライバー評価ボード Omni8/16C

-16チャンネルハイパワーランプドライバー -ミミックパネルの旧型ランプを駆動 -大電流対応 -外部24V DC電源使用 -250mA/チャンネル Omni8/16C 16チャンネルランプドライバボード。24Vdc 250mA/チャンネルで定格。 ランプドライバボードは、高出力ランプを駆動する必要があるOmni8Cと16Cのための余分な負荷駆動能力を提供するために設計されています。典型的には、古いミミックパネルやアラームビーコンが利用される場所です。 ランプドライバボードは、Omni8または16のリピート出力スロットの1つに装着されます。これは、配線と一緒に取り外すことができる着脱式端子を介して接続されている16チャンネルを持っています。 各出力チャンネルは、外部接続された24Vdc電源を使用してランプに250mAを供給できます。接続は、ターミナル1と2に24Vコモンを使用し、各ランプはターミナル3から18から専用出力を持っています。ランプのリターンは、外部電源のマイナスに戻ります。
