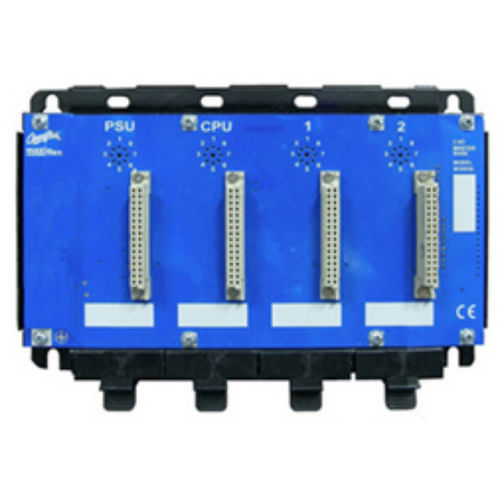

デジタル入出モジュール M1001A

プラグイン

-壁面取付 -ベースはI/Oモジュール2台のみ対応（拡張不可） -安全で使いやすいモジュールマウント -I/Oモジュールのホットプラグイン -自動I/Oモジュール識別とスキャン -オプションのモジュールキーイング Maxiflex 2I/Oマスターベースは、PSU、CPU、および任意の2つのI/Oモジュール用です。エキスパンダーベースへの拡張はできません。 MAXIFLEXベースは、さまざまなサイズで提供されています（アプリケーションの柔軟性と、エンクロージャの制限に対応するため）。 これらのベースは表面実装用に設計されていますが、このベースを除いて、専用設計のマウントブラケット（M1821）を使用すると、19インチフレームへの取り付けが容易になります。 このシリーズには、2種類のベースがあります。マスターベースとエキスパンダーベースです。 マスターベースはCPUモジュールと多数のI/Oモジュールを搭載でき、エクスパンダーベースはI/Oモジュールのみを搭載できます。 このMaster Baseは拡張できないため、CPUがアクセスできるI/Oモジュールの数は2つに制限されます。 各MAXIFLEXモジュールは、ベース上の所定の位置に保持クリップで固定されており、それを押してモジュールを取り外すことができる。 このシリーズの各マスターベースは、システムに電力を供給するためにロジック電源を必要とします。8ウェイエクスパンダーベースには、追加のロジック電源が必要です。
