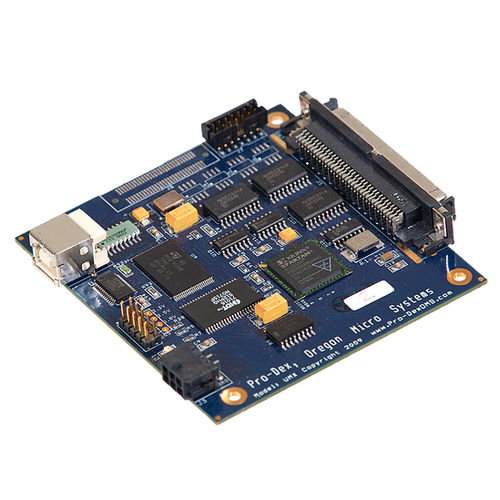

多軸動作制御装置 UMX

4軸サーボ モーターステッピング

UMXモーションコントローラは、標準のUSBポートを介して通信し、2～4軸の制御を備えたPC78およびPCIxコントローラファミリと互換性があります。 UMX は最大 12 の汎用 TTL I/O ビットをサポートします。そのうちの 8 ビットはユーザーが定義できます。 約3.3インチ×3.5インチを測定するUMXは非常にコンパクトなコントローラであり、USBポートは通信を非常にシンプルにします。 UMXは、最大4軸のオープンループステッピングモータ、クローズドループステッピングモータ、または単一のコントロールボード上でサーボを制御することができ、オプションのエンクロージャで利用可能です。 ステップパルスは、毎秒0～1,044,000パルスの速度をサポートするTTLレベル 50% のデューティ・サイクル方形波です。 エンコーダのフィードバック機能は、エンコーダのライン分解能の4倍で最大12MHzの直交エンコーダをサポートし、ステッピング軸のクローズドループフィードバックとして、または独立した位置フィードバックとして使用されます。 エンコーダのフィードバックにより、スリップやストールを検出できます。 各軸には、専用の +/-オーバートラベル入力、ホーム入力、および補助出力が含まれます。
