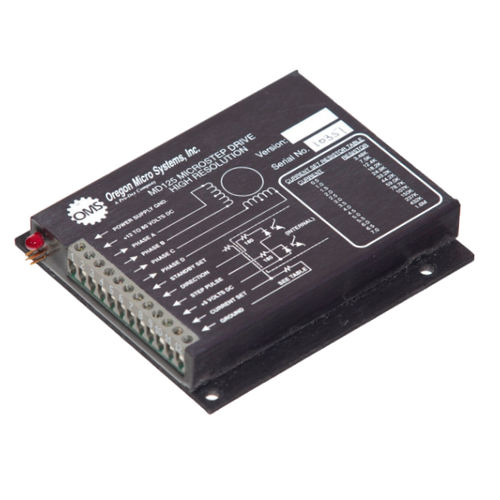

マイクロパスモータ制御装置 MD125

DCコンパクト

OMS MD125は、マイクロステップ分解能を選択可能なハイエンドマイクロステップモータードライバーです。MD125は小型でコンパクトかつ堅牢で、フルステップから256マイクロステップまでの幅広いステップレートが利用可能です。MD125ドライバーは、最大で毎秒150万回のマイクロステップをステップ・モーターに供給でき、0.1～7アンペアの出力電流で、12～80 VDCの電源電圧で動作します。MD125は、1相0.1～14アンペアのハイブリッドPMステップモーターを駆動するように設計されています。適切なサイズのモーターと組み合わせて使用すれば、MD125はアプリケーションに3分の1以上の馬力（300ワット）を供給することができます。 2つの調整ポットにより、特定のステップモーターに合わせたトリミングが可能です。 モーターに合わせることができます。これにより、残存するステップ誤差を排除し、最適な性能を得ることができます。 MD125は、危険な状態からドライバーを保護するために、電子式サーキットブレーカーを搭載しています。MD125は、過電流（巻線の短絡など）、過温（放熱不足）、低電圧を感知しています。これらの状態が発生した場合、MD125はシャットダウンし、故障状態の存在を示すために故障LEDを点灯させます。 MD125は、わずか4 "x4.5 "x0.875 "の小型でコンパクトなサイズです。熱伝導性エポキシ樹脂に包まれ、陽極酸化アルミニウムのカバーに包まれています。その結果、乱用や汚染に耐える環境的に頑丈なパッケージとなりました。MD125ドライバーのピンアウト、サイズ、および取り付けは、従来のOMSマイクロステップドライバーであるMD10AおよびMH10と互換性があります。
