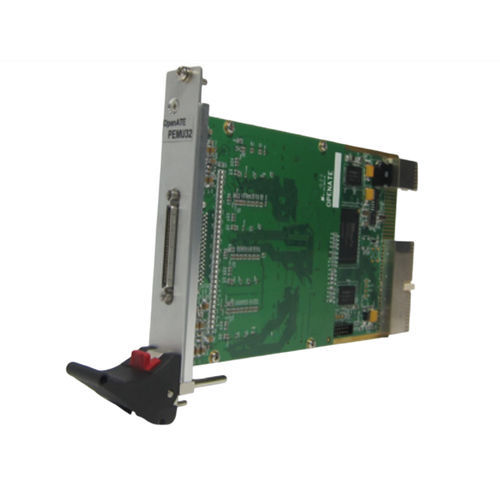

デジタル入出カード PEMU32

入出力32PXI3U

PEMU32は、PXIベースの計測器の新しいレベルのMULTIFUNCTIONを象徴しています。PE32の実績あるアーキテクチャに基づき、PEMU32はコンパクトな3U PXIフォームファクタで高電圧PMU/DPSとピンエレクトロニクスを提供します。各カードは、スタンドアロンのデジタル・サブシステムとして機能するか、必要に応じて複数のカードを相互接続し、最大256本の双方向ピン（8ボード）をサポートします。 また、PEMU32は、ピンごとのダイナミックな方向制御と最大10MHzのテスト・レートで、32Mのオンボード・ベクタ・メモリを提供することにより、深いパターン・メモリをサポートしています。 PEMU32は、チャネルあたり-1～+10 VOH VIH VILをサポートし、ボードあたり32 PMU/4 DPSをサポートします。PEMU32は、4つのタイミング・セット、2つのドライバTGエッジ、2つのストロボTGエッジを提供します。1 フォーマットセット、6種類のドライブデータフォーマットをサポートします。1フォーマット：RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero) NRO (Non Return To One), SBC (Surround By Complement) ,NF (No Format), これらは、ボードやボックスレベルの製品テストに様々なバスサイクルや波形を柔軟に作成することが可能です。 DPS。周波数測定用に100MHz 32ビットカウンタを搭載。 オンボードメモリ PEMU32は1チャンネルあたり32Mのベクタメモリを搭載しています。プログラム可能なパターンサイクル時間は最大232または無限大です。0、1、L、H、X、Z、J、Qを含むパターンシンボルがあり、各チャネルに32Mの故障ログまたはキャプチャが可能です。 互換性 すべてのOpenATE Interfaces PXIカードは、PXI仕様2.0（2000年8月発行）に準拠しています。 ソフトウェア PEMU32には、APIとパターン・エディタが付属しています。パターン・エディタは、テスト・パターンを編集するためのソフトウェア・ツールです。 アプリケーション - 自動試験装置(ATE) - 民生用デジタル機能テスト - デジタルパターン生成/キャプチャ
