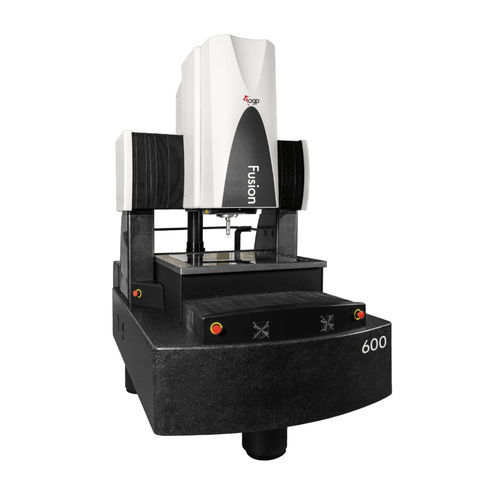

視野(FOV)測定システム FUSION 600

レーザー光学3D

OGP®のFusion® 600システムは、600 x 560 x 300 mmの広い測定範囲を持つ、3D対応の高精度大視野（LFOV）マルチセンサーフロアモデルシステムです。 光学系 - 100 mmの視野を持つ低倍率と、微小形状測定およびオートフォーカス用の高倍率の間で瞬時に倍率を変更できるデュアル光学経路、画像精度のための完全テレセントリック。 安定したプラットフォーム - 巨大な花崗岩のベースと熱的に安定したMeehanite®ブリッジが、リニアモータードライブによる高性能をサポートします。 マルチセンサー - タッチプローブ、スキャニングプローブ、TeleStar® TTLレーザー、レインボープローブ、4軸および5軸ロータリーインデクサーをオプションでご用意しています。すべてのセンサーは、特許取得済みの回転展開機構により、光学中心線上に正確に配置されます。 生産性 - 3D CADベースのZONE3計測ソフトウェアには、AutoIDとFeatureExtractor機能が統合されており、ワンタッチ計測が可能です。フルフィールド画像処理と高速カメラにより、シーン全体を即座に測定可能。
