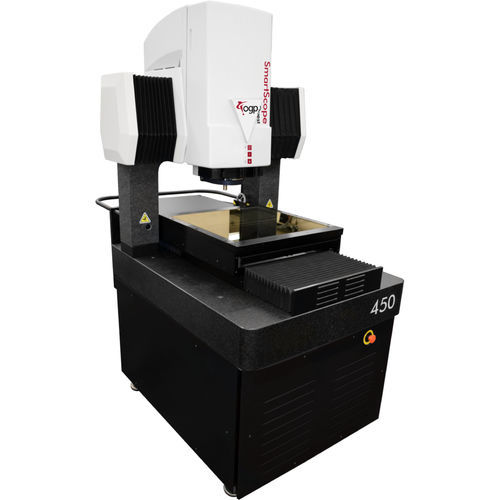

ブリッジ座標測定機 SmartScope® Quest™ 450

ガントリーマルチセンサー

SmartScope® Quest™ 450 は、非常に正確なフロアスタンド型座標系3Dマルチセンサ測定システムです。450と450（Y軸移動量拡張タイプ）の両方が、大きな部品の測定や、複数の部品や回転式インデクサの固定具に対応するように設計されています。頑丈な花崗岩のブリッジ設計のプラットフォームは、頑丈なスチール製の支持構造体の上に乗っています。これにより、振動のない高速なステージ移動が可能となり、測定のスループットが最大化されます。ブリッジデザインは、測定物の動きをY軸に限定しています。Quest 450は、次のような機能を備えています。 高精度なビデオ計測 - TeleStar®テレセントリック10:1ズーム光学系による最高レベルの光学性能 最高のビデオ測定のための優れた照明 - 標準プロファイルライト、同軸サーフェスライト、SmartRing™ ライトがあらゆる角度から部品を照射 マルチセンサーによる寸法測定 マルチセンサの汎用性 - オプションのタッチプローブ、オフアクシス DRS™ レーザー、オンアクシス TeleStar TTL 干渉レーザー、マイクロプローブ、SP25 連続コンタクトプローブ、PH10 電動プローブヘッド、4・5 軸ロータリーインデクサー 光学系 標準装備 10:1 AccuCentric® TeleStar®自動補正テレセントリックズーム、電動式、マグレンジ0.8x - 8x、最大10ポジションまでキャリブレーション可能、1.0xレンズ付き オプション フォーカス・グリッド・プロジェクターLED光源 交換レンズ 0.45倍、0.5倍、2.0倍、4.0倍 レーザーレンズ 0.45x、0.5x、2.0x、4.0x イルミネーション 特許取得済みLED数値合わせサブステージ単色プロファイル、LED同軸TTL表面、8セクター/6リングSmartRing™ LED
