分析ソフトウェア Measure-X®
プログラミングCAO編集用

分析ソフトウェア
分析ソフトウェア
分析ソフトウェア
お気に入りに追加する
商品比較に追加する


特徴

機能
分析, プログラミング, CAO, 編集用, 計測学用, データ転送
タイプ
リアルタイム
オペレーションシステム
Windows

詳細

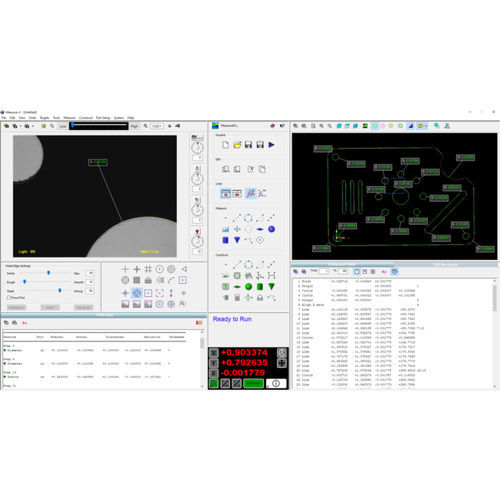

パーツ測定ルーチンの作成から、生産現場での OGP システムの操作まで、Measure-X® 測定ソフトウェアは威圧感を与えることなくパワーを発揮します。Measure-X® は、画像処理ツール、オートフォーカスツール、幾何学関数、ANSI/ISO 公差、簡単な編集、輪郭解析ソフトウェア MeasureFit® Plus への直接バックグラウンドデータ転送などの機能を完備しています。タッチプローブ、レーザー、ロータリーインデクサーに対応する Measure-X は、汎用ビデオおよびマルチセンサー計測に理想的な選択肢です。 使いやすさ -Measure-X の画面レイアウトは習得しやすく、使いやすくなっています。リアルタイムビデオ表示ウィンドウで直接測定し、結果を見ることができます。プログラムツールボックスは、測定、構築、解析機能に直接アクセスできるよう、識別しやすい大きなアイコンで論理的に設計されています。 ウォークアップと測定 - ビデオウィンドウで部品の位置を決め、焦点を合わせ、測定します。軸のアライメントを設定し、データムを定義します。部品フィーチャー間の関係を定義するための作図を作成します。各アクションはパーツルーチンのステップとなり、保存して後で繰り返し行うことができます。 CADからのプログラム - DXFやその他の一般的な2D CADファイル形式をインポートして、測定ルーチンを自動生成することができます。CADファイルを読み込んで、測定するフィーチャーを選択するだけです。プログラミングはMeasure-Xが行います。 Measure-Xには3つの機能があり、高速なウォークアップ測定から複雑なGD&T解析まで、様々な用途に対応します。 測定 - 測定タブを選択すると、詳細な測定タスクを実行することができます。 プログラムモード。プログラムモード:測定とプログラムの作成が可能です。

---
