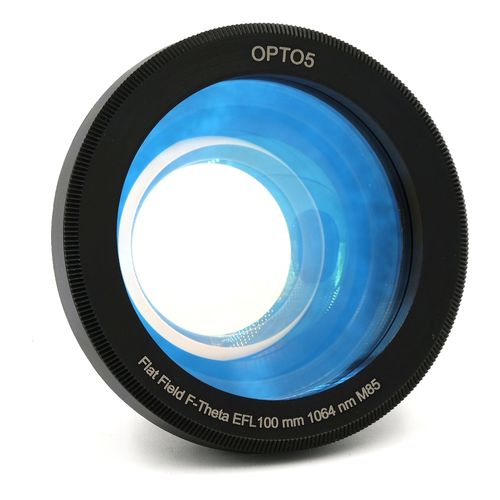

Fシータレンズ システム FF 100 1064 M85

工業用

レーザー彫刻用レンズの新しい光学設計 M85-M55マウント フラットフィールド/ダブルフランジシリーズ - フラットフィールドとダブルフランジのスキャンレンズ 光学系は、レンズの光軸に対するビームの入射角の正接に比例するフォーカスエリアの中心からのフォーカスポイントの距離を自然に作り出します。 しかし、古典的なf-θ歪みの状態では、レーザースポット間の距離はレーザービームの入射角に正比例します。 この特定のタイプのレンズ歪みは、初期のガルバノスキャンヘッドに見られるアナログ制御のため、レーザー彫刻産業には必要です。これは、入力電圧に対する線形応答を保証し、正確な位置決めを提供します。 デジタルスキャンヘッド制御は、今日確立された技術であり、レーザー位置決めにおいて最高精度を達成するために、専用のルックアップ補正テーブルを利用します。理想的なfθ歪みの補正は、総合誤差の一側面に過ぎず、レーザースポット位置/スキャンヘッド駆動信号テーブルの構築と連動して管理されます。 これにより、レーザー彫刻用レンズの新しい光学設計が考案されました。最適化の段階では、fシータ歪みの制約を排除し、以下のような他の光学パラメータを優先しました： - - フォーカスエリアの平坦性 - - レーザースポット径の均一性 - - コンパクト設計 OPTO5の標準f-θシリーズに加え、ダブルスレッドシステム（M55/M85）を採用し、アダプターなしでM55スレッドのスキャンヘッドに取り付け可能なフラットフィールドレンズシリーズを提供しています。
