協調型測定システム LB-500

レーザーCNC

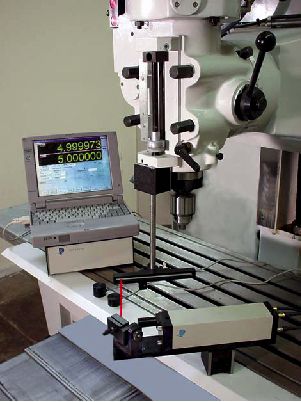

レーザー/ボールバー オプトダイネのLB-500レーザー/ボールバー（特許出願中）は、オプトダイネのMCV-500、リニアマシン校正システムのアドオンパッケージです。 この組み合わせシステムは、CNC 工作機械、CMM（座標測定機）、その他の精密測定機およびステージを校正し、サーボチューニングおよび動的試験のための円形試験を行うために使用することができます。 OPTODYNEのレーザー/ボールバーは、円形経路に沿って機械の輪郭精度を迅速かつ効率的に測定する方法を提供します。 円形試験は、円形経路で機械を移動するために軸がどのように連携するかを示します。 完全な円からの偏差は、バックラッシュ、サーボミスマッチ、スケールの不一致、機械形状、周期誤差、スティックスリップなどのエラーによって引き起こされ、その後、機械の真の輪郭加工能力を示すために生成されます。 独自の機能により、高データレート、（最大1000データ/秒）、高解像度（0.005 µm ～ 0.0000005「）、小半径（0.05インチほど小さい）、高い機械送り速度での動的誤差も特定できます。 IBMと互換性のあるコンピュータ上で動作するWindowsTMソフトウェアは、ユーザーフレンドリーで、さまざまな業界標準に従ってデータを収集および分析するように設計されています。
