オプトリスの新しいガラス検査システムにより、Low-Eガラス製造における温度測定に新たなアプローチが生まれました。低放射率ガラスは、従来、製造中にガラス板が炉から移動する際に上方からガラス温度を測定していた赤外線装置にとって大きな課題となる。
新しいボトムアップ型ガラス検査システムは、ガラスの非被覆高放射率側の温度を測定する2台の赤外線イメージャを強化ラインの下に設置することでこの問題を解決している。
最大視野角111°の2台のVGAイメージャーの組み合わせにより、最大4.3mのスキャン幅で1600ピクセルのスキャンライン解像度を実現しています。
90µsの露光時間を持つ超高速CTlaser 4Mパイロメーターとデジタル制御レンズ保護システム(DCLP)の組み合わせは、ガラス破損時に両赤外線カメラを確実に保護します。
重要な仕様
- コンパクトなボトムアップシステムで、コーティングに依存しないアンダー測定が可能
- デジタル制御レンズ保護システム(DCLP)と組み合わせた超高速ガラス破損検出機能内蔵
- ガラス焼戻し炉に簡単に設置できる組立済みシステム
- ガラス面積計算

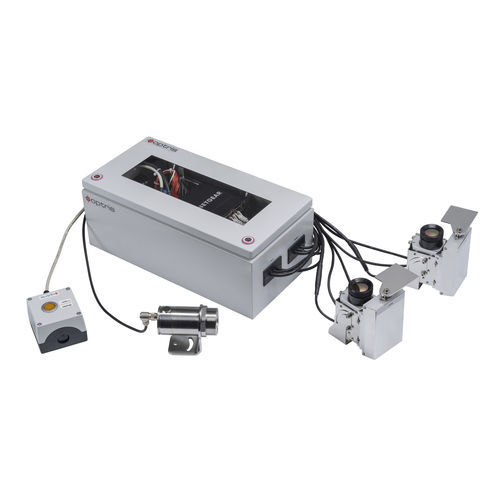

供給範囲ボトムアップガラス検査システム
- 90°または60° FOVのPI 640i G7イメージャーまたは80°または53° FOVのPI 450i G7イメージャー
- 2x工業用プロセスインターフェース
- CTlaser 4MLガラス破損センサー(USBインターフェース付き
- 2x DCLPシャッターシステム、イメージャ用取付ブラケット付き
- 2x USBサーバーギガビット
- コントロールキャビネット、ケーブルセット(各10m)、リモートコントロールボックス
- ソフトウェアパッケージ
- 初期起動用AC100-230V/DC24V電源
---
