リニアアクチュエータ THK KR series

電動ボールねじコンパクト

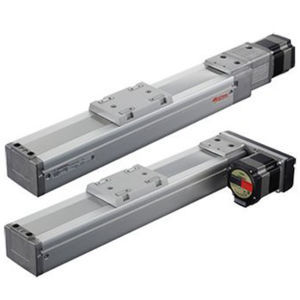

THKリニアスライドKRシリーズは、断面コの字型の高剛性アウターレール、両サイドのLMガイドユニット、中央のボールねじユニットで構成されています。 LMガイドアクチュエータKR型は、断面コの字型の高剛性外レール、両側面のLMガイドユニット、中央のボールねじユニットからなる一体構造のインナーブロックにより、最小スペースで高剛性・高精度のアクチュエータを実現しています。また、ハウジングA・Bがサポートユニット、インナーブロックがテーブルを兼ねているため、設計・組立工数を大幅に削減でき、トータルコストダウンに貢献します。 4方向均等荷重 各列のボールが45°の接触角で配置されているため、インナーブロックにかかる4方向（ラジアル方向、逆ラジアル方向、横方向）の荷重に対して、インナーブロックにかかる定格荷重が均等になります。その結果、KR型はどのような取り付け方向でも使用することができます。 高い剛性 断面U字型のアウターレールを採用することで、モーメントやねじりに対する剛性を高めています。 リニアガイド部は、予圧がかかった状態でもボールがスムーズに移動する円弧溝を4列配置することで、クリアランスのない高剛性ガイドを実現しました。また、荷重変動による摩擦抵抗のばらつきが少なく、高精度な送りに追従します。
