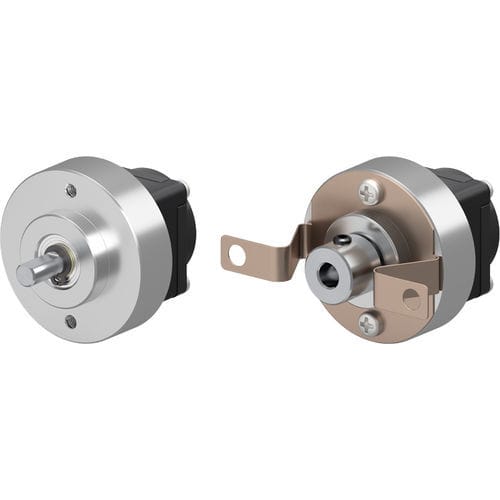

インクリメンタルロータリエンコーダ RE2磁気中空軸タイプ中実軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル
- 技術
- 磁気
- 機械的特性
- 中実軸, 中空軸タイプ
- 出力シグナル
- 電圧出力, ラインドライバ
- 供給電圧
- 5VDC
- 材質
- アルミニウム
- 保護レベル
- IP20
- 用途
- モ－タ－用
- その他の特徴
- 高解像度, 超小型
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
1,000 unit, 2,000 unit
- ハウジング径
30 mm
(1.18 in)- 軸径
4 mm
(0.16 in)- 長さ
22 mm
(0.866 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 6,000 rpm
(37,699 rad.min-1)- 出力周波数
100 kHz, 200 kHz
- 動作温度
最少: -10 °C
(14 °F)最大: 85 °C
(185 °F)
詳細
小型・薄型・軽量｜高分解能（1000P/R、2000P/R）｜電圧出力、ラインドライバ出力
外径φ30 mm
- 高分解能（1000P/R、2000P/R）インクリメンタル・タイプ
- 電圧出力、ラインドライバ出力
小型・薄型・軽量の高分解能インクリメンタルエンコーダ
外径φ30mm、奥行き22mm、質量33g（丸軸タイプ）/38g（中空軸タイプ）と、小型・薄型・軽量です。
38g（中空軸タイプ）と小型・薄型・軽量のため、狭いスペースにも設置可能です。
また、高分解能（1000P/Rまたは2000P/R）のインクリメンタル・タイプです。
機構の実際の位置・速度・回転方向を検出可能
ロータリエンコーダを機構部に取り付けることで、機構部の予防保全システムを構築できます。
---
