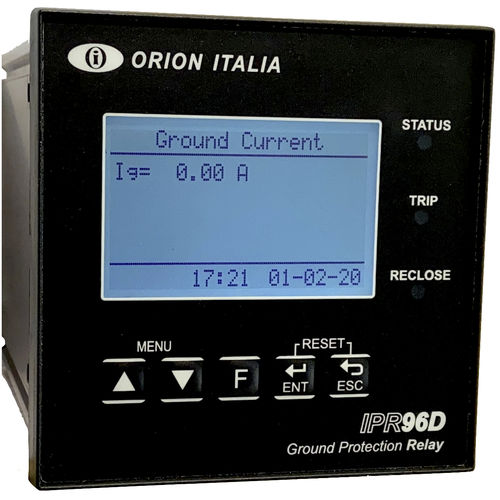

漏電保護継電器 IPR96D

2NO1NO/NC三相

接地保護リレー(IPR96D)は、通常の状態または外乱時の接地RMS電流を測定するように設計されています。 電流信号は、電流トランス(CT)全体で感知されます。この情報は、ANSI、IAC、またはIEC規格で定義された電流保護動作を実行するために、マイクロプロセッサによって内部的に処理されます。 アプリケーション - ユーティリティーフィーダー、発電所、産業用配電システムの一次およびバックアップ保護 保護と機能性 - (50G/50N)瞬時接地過電流 - (51.1G/51.1N) 接地時限過電流 - (51.2G/51.2N) 接地時限過電流 - ANSI、IACまたはIEC/BS142曲線が含まれています。 - 中逆 - 正逆 - 大逆 - 極逆 - 確定時間 コミュニケーション - 通信ポート RS485 - セットポイントのリモートプログラミング - 通信プロトコル。Modbus RTU 特徴 - CT定格一次側を5Aステップで選択可能（5A～5000A - グランドRMS電流測定 - 1つのトリップリレーと2つのプログラム可能な補助リレー - 制御電源降下または内部障害リレー - ブレーカの動作とトリップの失敗 - デジタル入力機能を搭載。 - リモートTRIP - リモートリセット - リモートオーエスリレー起動 - ブレーカーの状態 シグナリング - LEDとLCDの表示 - 接地電流表示 - ポップアップ機能による障害状態とその値の表示と保存
