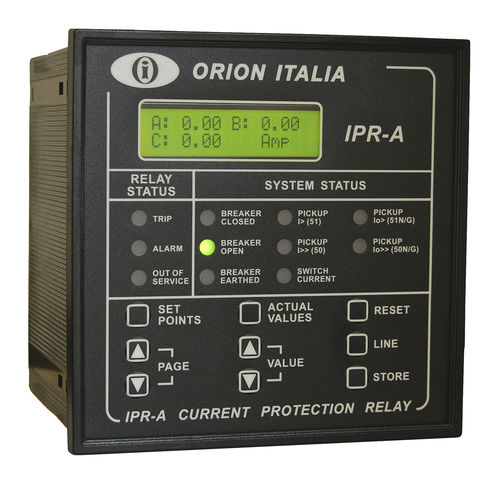

過電流保護継電器 IPR-A

パネル取り付け用IECデジタル

位相過電流・地絡リレー 電流保護リレーIPR-Aは、外乱下でもラインフォルトまたは地絡に存在する過電流および短絡シナリオから中電圧ラインを保護するように設計されています。電流は、各ラインからの変流器(CT)全体で測定されます。この情報は、ANSI、IAC、またはIEC規格で定義された電流保護アクションを実行するために内部的に処理されます。 アプリケーション - ユーティリティーフィーダー、発電所、産業用配電システムの一次およびバックアップ保護 - 変圧器、架空線、ケーブル、発電機の保護 - 短絡の場合は、回路遮断ヒューズを残したまま、その容量の範囲内でスイッチ / ディスコネクタを開くことを許可します。 特徴 - 5Aステップ（10A～6000A）で選択可能なCT一次比率 - ラインおよびグランドのRMS電流測定 - 1つのトリップリレーと2つのプログラム可能な補助リレー - 制御電源降下または内部障害リレー - デジタル入力。1つのブレーカー・ステータス - 3つのプログラム可能 - タッチパッドプログラミング - 遮断器の動作とトリップ不良 保護と機能性 - (46) 負のシーケンス時限過電流 - IPR-A2 モデルのみ - (50)瞬時過電流 - (50N/50G)瞬時接地過電流 - (51) 逆時相過電流 - (51N/51G) 逆時間接地過電流 - (79) 自動閉鎖-IPR-A2モデルのみ - ANSI、IACまたはIEC/BS142曲線が含まれています。 - 中程度に逆 - 正逆 - 大逆 - 極逆 - 確定時間 - 過負荷アラームのピックアップレベル - ブレーカ遮断時の相あたりの累積kA
