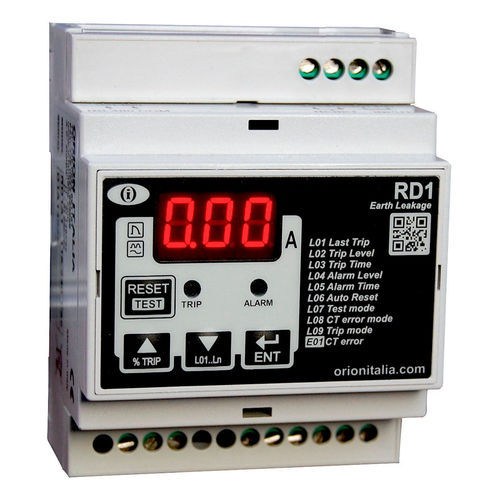

漏電保護継電器 RD-1

電動モーター用DINレール自動リセット

Earth Leakage Relay RDは、マイクロプロセッサベースの電子保護デバイスで、保護対象の導体または機器の絶縁損失に起因する低レベルの漏れまたは不平衡電流を認識するように設計されています。 RDの基本的な特徴は、モーター、変圧器、電力システムの接地漏れ電流値を連続的に表示することで、システムの絶縁を予防的に制御できることです。 漏洩電流の測定は、保護される回路のすべての導体が通過しなければならない魔女のリング型電流変圧器を使用することによって得られる。 RD リレーは、すべての保護要件を満たし、最大限の信頼性を保証するために、マイクロプロセッサを搭載して設計されています。 マイクロプロセッサは、次のようないくつかの機能を備えています。 -アースリーク電流またはアンバランス電流のデジタル表示（最大20A） -外部リセット用の1つのロジック入力。 （RD-1のみ） -アラームとトリップのための独立したデジタル電流調整 25mAから20Aにトリップ -アラームとトリップのための独立したデジタル時間調整、0.03から5秒。 -視覚的に表示し、後で見るための最大フォールト電流の保管。 メモリは、停電後に値を失うことはありません。 -出力リレーの起動の有無にかかわらず、一体テスト（リレー+配線+電流変圧器）。 -RD-1と電流変圧器間の配線接続の連続制御。 -プログラム可能なローカルまたは自動リセット。 自動リセットモードにはリセット保護が含まれており、これにより最大9分で最大3回の自動操作が可能になり、さらに再実行（ロックアウト）がブロックされます。 -2つの出力操作リレーを介して制御：アラームとトリッピング。
