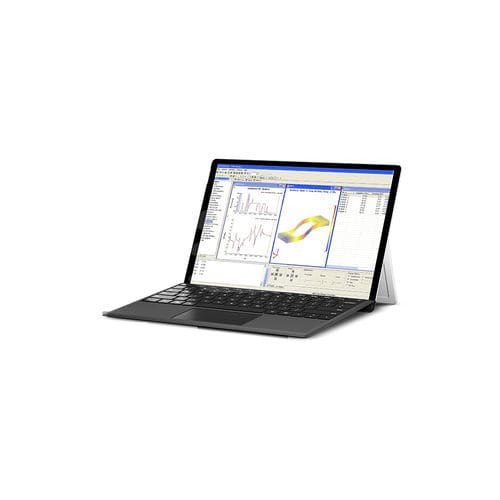

測定用ソフトウェア モジュール

構造分析インターフェイスデータ取り込み用

構造力学は構造解析の一種であり、物理的構造物が動的荷重を受けたときの挙動を求めるものである。 この解析には、ODS（Operating Deflection Shape）解析とモーダル解析があり、それぞれ特定の動作条件下での実際のたわみパターンを示し、構造物固有の動的特性を特定します。 モーダル試験ソリューションは、モーダルの専門家だけでなく、初心者のエンジニアにとっても包括的なパッケージです。 OROSモーダル解析は、最新のアルゴリズムとユーザーフレンドリーなインターフェイスを組み合わせたアプリケーション指向のソフトウェアで、ODS（Operating Deflection Shape）とモーダルパラメータ同定のための自動手順を備えています。 このソフトウェアには、あらゆる機械に適合する形状を作成するためのいくつかの機能が含まれています。あらかじめ定義された標準要素（円、立方体、円柱...）が利用できるほか、手動で形状を作成するための専用インターフェースも用意されています。ローカル座標系（直交座標系、円筒座標系、球座標系）により、各測定点の正しい方向を定義することができます。ジオメトリは、他のソフトウェア（実験ソフトウェアやシミュレーションソフトウェア）からインポートすることもできます。 モーダル解析においてデータ収集は非常に重要なステップです。Modalに実装されている直接収集機能により、構造収集専用のインターフェースでTeamworkアナライザーのパワーと精度を楽しむことができます。このインターフェースは、インパクトハンマー、加振器、操作加振といった異なる加振モードで動作します。 大きな構造物を加振するために、アナライザー1台につき最大6台の加振器がジェネレーター出力から信号を受信できます。様々なケースに対応するために
