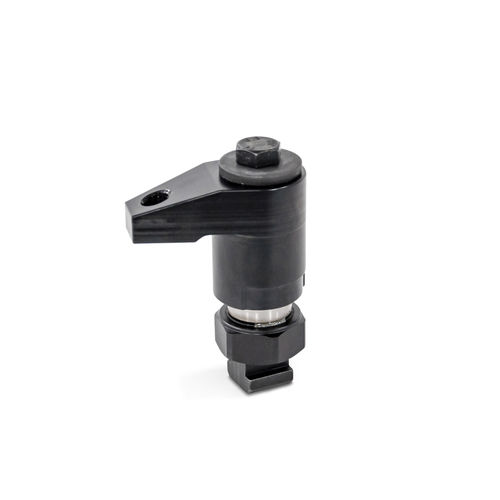

機械式締め具 GN 9192

加工用部品コンパクト調整可能

ダウンスラストクランプGN9192は、工具や治具の製作において、迅速かつ確実にクランプするためのコンパクトなクランプエレメントです。クランピングスクリューまたは調整可能なハンドレバーを回転させて締め付けることにより、クランプアームが下向きに移動してワークをクランプします。 クランプアームは手で360°回転させることができるので、ワークを上から素早く簡単に出し入れすることができます。クランプアームのd3のネジは、ポジショニングエレメントやクランプパッドに使用できます。 付属品として用意されているポジショニングリングGN 9192.2は、ダウンスラストクランプの旋回範囲を、ポジショニングピンを介して左右110°に制限します。リングの位置を調整することで、クランプが位置決めピンの上で旋回したときに、確実にクランプ位置に到達するようにすることができます。 ダウンスラストクランプは、マウンティングプレートなどに直接ねじ込んだり、Tスロットでマシンテーブルに固定したりすることができます。ハイトシリンダー GN 9192.3 を使用すると、クランプの高さを上げることができます。調節可能なハンドレバー（タイプK）は付属していません。
