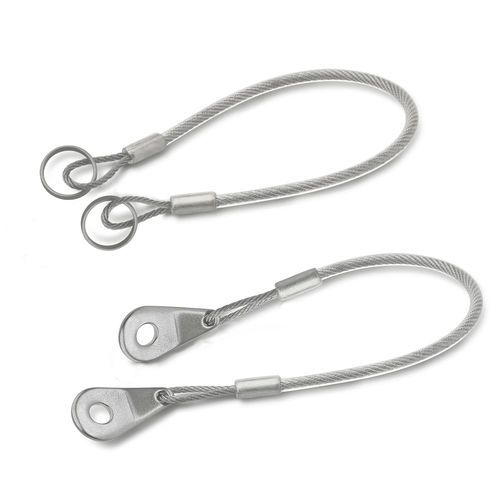

ステンレス製保持ケーブル GN 111.8

フレキシブル

ステンレススチール製リテーニングケーブルGN 111.8には3つのタイプがあり、損失保護や接続・取付用ケーブルなど、幅広い用途に使用できます。 ステンレススチール製のリテーニングケーブルは、材質の選択により、腐食性の高い環境での使用に適しています。 納品時には、キーリングはすでにステンレススチール製リテイニングケーブルに取り付けられています。タイプAでは、両方のリングの直径d1は同じです。 すべてのタイプにおいて、ループは横方向に反転し、互いに平行に取り付けられていますが、簡略化された図面では完全に考慮されていません。表に記載されている荷重値は拘束力のないガイド値であり、いかなる責任も負いません。 タイプAとタイプBは、ボールロックピンやアキシャルロックのロックピンに最適です。 * - GN 113.11, GN 113.12 ピンØ5, Ø6用 - GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 ピンØ5, Ø6, Ø8用 - GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2 全ピン径用 ** GN 113.11, GN 113.12, GN 314 ピンØ 8, Ø 10, Ø 12用 - GN 113.1、GN 113.3、GN 113.4、GN 113.7、GN 113.8、GN 113.9、GN 113.10、GN 113.30、GN 214.2、GN 214.3、GN 214.6（ピンØ10、Ø12、Ø16、Ø20、Ø25用 *** - GN 113.11, GN 113.12, GN 314 ピン Ø 16, Ø 20, Ø 25用
